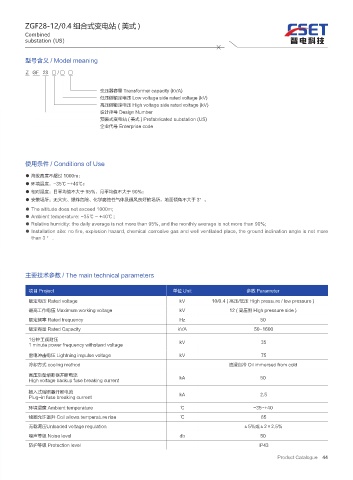

ZGF28-12/0.4 组合式变电站 ( 美式 )
Combined
substation (US)

型号含义 / Model meaning

Z GF 28 □ / □ □

变压器容量 Transformer capacity (kVA)
低压侧额定电压 Low voltage side rated voltage (kV)
高压侧额定电压 High voltage side rated voltage (kV)
设计序号 Design Number
预装式变电站 ( 美式 ) Prefabricated substation (US)
企业代号 Enterprise code

使用条件 / Conditions of Use
● 海拔高度不超过 1000m；
● 环境温度：-35℃ ~+40℃；
● 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
● 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于 3°。
● The altitude does not exceed 1000m;
● Ambient temperature: -35℃ ~ +40℃ ;
● Relative humidity: the daily average is not more than 95%, and the monthly average is not more than 90%;
● Installation site: no fire, explosion hazard, chemical corrosive gas and well ventilated place, the ground inclination angle is not more
than 3 ° .

主要技术参数 / The main technical parameters

项目 Project 单位 Unit 参数 Parameter
额定电压 Rated voltage kV 10/0.4 ( 高压/低压 High pressure / low pressure )
最高工作电压 Maximum working voltage kV 12 ( 高压侧 High pressure side )
额定频率 Rated frequency Hz 50
额定容量 Rated Capacity kVA 50-1600
1分钟工频耐压
1 minute power frequency withstand voltage kV 35
雷电冲击电压 Lightning impulse voltage kV 75
冷却方式 cooling method 油浸自冷 Oil immersed from cold
高压后备熔断器开断电流 kA 50
High voltage backup fuse breaking current
插入式熔断器开断电流
Plug-in fuse breaking current kA 2.5
环境温度 Ambient temperature ℃ -35~+40
线圈允许温升 Coil allows temperature rise ℃ 65
无载调压Unloaded voltage regulation ±5％或±2×2.5％
噪声等级 Noise level db 50
防护等级 Protection level IP43
