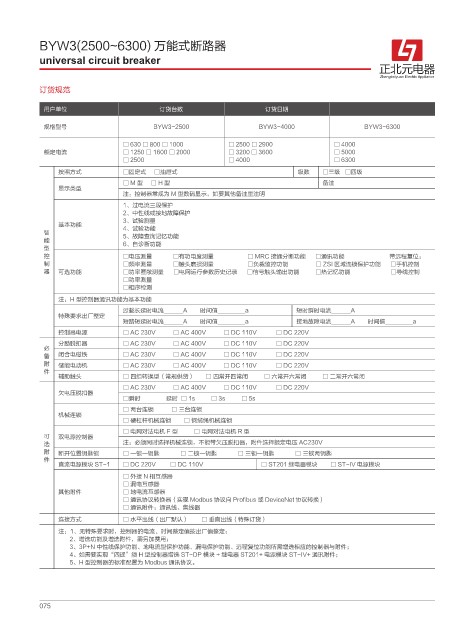

BYW3(2500~6300) 万能式断路器

universal circuit breaker
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
订货规范

用户单位 订货台数 订货日期

规格型号 BYW3-2500 BYW3-4000 BYW3-6300

□ 630 □ 800 □ 1000 □ 2500 □ 2900 □ 4000
额定电流 □ 1250 □ 1600 □ 2000 □ 3200 □ 3600 □ 5000
□ 2500 □ 4000 □ 6300
按照方式 □固定式 □抽屉式 级数 □三级 □四级
□ M 型 □ H 型 备注
显示类型
注：控制器常规为 M 型数码显示，如要其他备注里注明
1、过电流三段保护
2、中性线或接地故障保护
3、试验测量
基本功能 4、试验功能
智 5、故障查询记忆功能
能 6、自诊断功能
型
控 □电压测量 □有功电度测量 □ MRC 接通分断功能 □通讯功能 带远程复位：
制 □频率测量 □触头磨损测量 □负裁监控功能 □ ZSI 区域连锁保护功能 □手机控制
器 可选功能 □功率匿敞测量 □电网运行参数历史记录 □信号触头输出功能 □热记忆功能 □导线控制
□功率测量
□相序检测
注：H 型控制器通讯功能为基本功能
过载长延时电流 A 时间值 a 短时瞬时电流 A
特殊要求出厂整定
短路短延时电流 A 时间值 a 接地故障电流 A 时间值 a
控制器电源 □ AC 230V □ AC 400V □ DC 110V □ DC 220V
分励脱扣器 □ AC 230V □ AC 400V □ DC 110V □ DC 220V
必
备 闭合电磁铁 □ AC 230V □ AC 400V □ DC 110V □ DC 220V
附 储能电动机 □ AC 230V □ AC 400V □ DC 110V □ DC 220V
件
辅助触头 □ 四组转换型（常规供货） □ 四常开四常闭 □ 六常开六常闭 □ 二常开六常闭
□ AC 230V □ AC 400V □ DC 110V □ DC 220V
欠电压脱扣器
□瞬时 延时 □ 1s □ 3s □ 5s
□ 两台连锁 □ 三台连锁
机械连锁
□ 硬杠杆机械连锁 □ 钢缆绳机械连锁
□ 电网对法电机 F 型 □ 电网对法电机 R 型
可 双电源控制器
选 注：必须同时选择机械连锁，不能带欠压脱扣器，附件选择额定电压 AC230V
附 断开位置钥匙锁 □ 一锁一钥匙 □ 二锁一钥匙 □ 三锁一钥匙 □ 三锁两钥匙
件
直流电源模块 ST-1 □ DC 220V □ DC 110V □ ST201 继电器模块 □ ST-IV 电源模块
□ 外接 N 相互感器
□ 漏电互感器
其他附件 □ 地电流互感器
□ 通讯协议转换器（实现 Modbus 协议向 Profibus 或 DeviceNet 协议转换）
□ 通讯附件：通讯线、集线器
连接方式 □ 水平出线（出厂默认） □ 垂直出线（特殊订货）
注：1、无特殊要求时，控制器的电流、时间整定值按出厂值整定；
2、增选功能及增选附件，需另加费用；
3、3P+N 中性线保护功能、地电流型保护功能、漏电保护功能、远程复位功能所需增选相应的控制器与附件；
4、如需要实现“四遥”须 H 型控制器增选 ST-DP 模块 + 继电器 ST201+ 电源模块 ST-IV+ 通讯附件；
5、H 型控制器的标准配置为 Modbus 通讯协议。
