BYW3(2500~6300) 万能式断路器

universal circuit breaker
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
区域选择性联锁

当多台 BYW3 断路器上下连接在一起时，选择区域选择性联锁功能可确保断路器上下级完全选择性保护，这样减少了故障动作范围，并缩短了断路器的分
断时间，此功能适用于断路器短路短延时和接地故障保护。

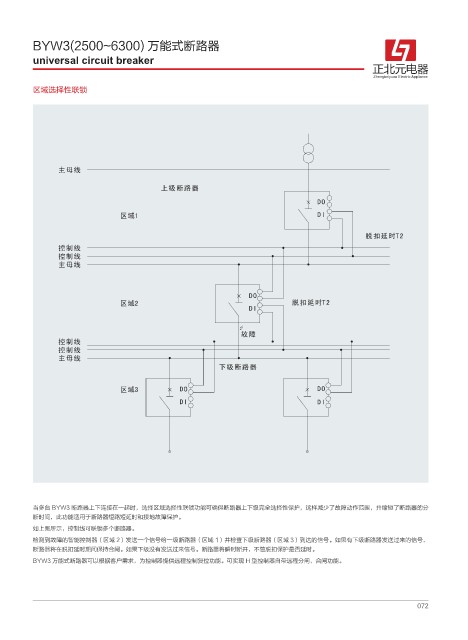

如上图所示，控制线可联锁多个断路器。
检测到故障的智能控制器（区域 2）发送一个信号给一级断路器（区域 1）并检查下级断路器（区域 3）到达的信号。如果有下级断路器发送过来的信号，
断路器将在脱扣延时期间保持合闸。如果下级没有发送过来信号。断路器将瞬时断开，不管脱扣保护是否延时。
BYW3 万能式断路器可以根据客户需求，为控制器提供远程控制复位功能。可实现 H 型控制器自带远程分闸、合闸功能。

072
