BYW3(2500~6300) 万能式断路器
universal circuit breaker
⋉ࢩⲛ
Zhengbeiyuan Electric Appliance

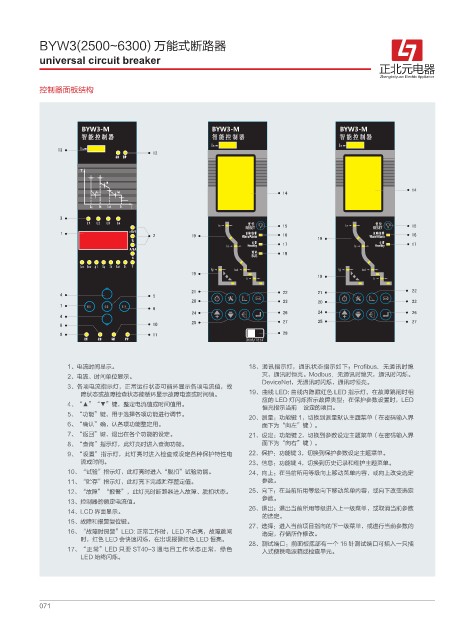

控制器面板结构
(?= 3 (?= 3 (?= 3
1、电流时间显示。 18、通讯指示灯，通讯状态指示如下：Profibus．无通讯时熄
2、电流、时间单位显示。 灭，通讯时恒亮。Modbus．无通讯时熄灭，通讯时闪烁。
DeviceNet，无通讯时闪烁，通讯时恒亮。
3、各项电流指示灯，正常运行状态可循环显示各项电流值，故
障状态或故障检查状态能循环显示故障电流或时间值。 19、曲线 LED: 曲线内隐藏红色 LED 指示灯，在故障跳闸时相
应的 LED 灯闪烁指示故障类型：在保护参数设置时，LED
4、“▲”“▼”键，整定电流值或时间值用。
恒亮指示当前 设定的项目。
5、“功能”键，用于选择各项功能进行调节。
20、测量：功能键 1，切换到测量默认主题菜单（在密码输入界
6、“确认”确，认各项功能整定用。 面下为“向左”键）。
7、“返回”键，退出在各个功能的设定。 21、设定：功能键 2，切换到参数设定主题菜单（在密码输入界
8、“查询”指示灯，此灯亮时进入查询功能。 面下为“向右”键）。
9、“设置”指示灯，此灯亮时进入检查或设定各种保护特性电 22、保护：功能键 3，切换到保护参数设定主题菜单。
流或时间。 23、信息：功能键 4，切换到历史记录和维护主题菜单。
10、“试验”指示灯，此灯亮时进入“脱扣”试验功能。 24、向上：在当前所用等级向上移动菜单内容，或向上改变选定
11、“贮存”指示灯，此灯亮下完威贮存整定值。 参数。
12、“故障”“报警”，此灯亮时断路器进入故障、脱扣状态。 25、向下：在当前所用等级向下移动菜单内容，或向下改变选定
参数。
13、控制器的额定电流值。
26、退出：退出当前所用等级进入上一级菜单，或取消当前参数
14、LCD 界面显示。
的选定。
15、故障和报警复位键。
27、选择：进入当前项目指向的下一级菜单，或进行当前参数的
16、“故障肘艮警”LED: 正常工作时，LED 不点亮，故障跳闸 选定，存储所作修改。
时，红色 LED 会快速闪烁，在出现报警红色 LED 恒亮。
28、测试端口：前面板底部有一个 16 针测试端口可插入一只插
17、“正常”LED 只要 ST40-3 通电且工作状态正常，绿色 入式便携电源箱或检查单元。
LED 始终闪烁。
071
