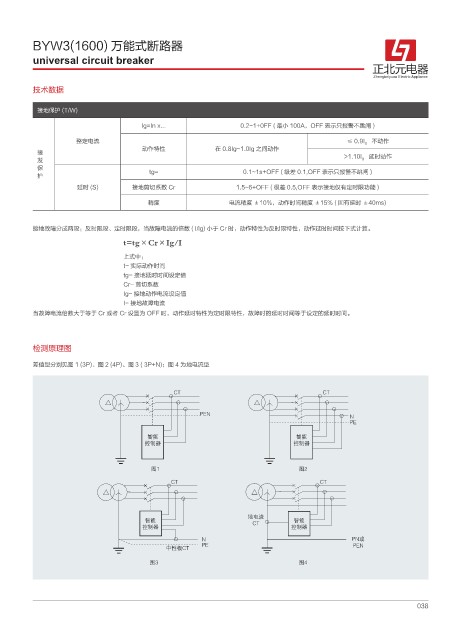

P. 45
BYW3(1600) 万能式断路器
universal circuit breaker
⋉ࢩⲛ
Zhengbeiyuan Electric Appliance
技术数据
接地保护 (T/W)
Ig=In x... 0.2~1+0FF ( 最小 100A，OFF 表示只报警不跳闸 )
整定电流 ≤ 0.9I g 不动作
动作特性 在 0.8Ig~1.0Ig 之间动作
接 >1.10I g 延时动作
发
保 tg= 0.1~1s+OFF ( 级差 0.1,OFF 表示只报警不跳闸 )
护
延时 (S) 接地剪切系数 Cr 1.5~6+OFF ( 级差 0.5,OFF 表示接地仅有定时限功能 )
精度 电流精度 ±10%，动作时间精度 ±15% ( 固有延时 ±40ms)
接地故障分成两段：反时限段、定时限段，当故障电流的倍数 ( I/lg) 小于 Cr 时，动作特性为反时限特性，动作延时时间按下式计算。
t=tg×Cr×Ig/I
上式中：
t- 实际动作时间
tg- 接地延时时间设定值
Cr- 剪切系数
Ig- 接地动作电流设定值
I- 接地故障电流
当故障电流倍数大于等于 Cr 或者 Cr 设置为 OFF 时，动作延时特性为定时限特性，故障时的延时时间等于设定的延时时间。
检测原理图
差值型分别见图 1 (3P)、图 2 (4P)、图 3 ( 3P+N)；图 4 为地电流型
CT CT
PEN N
PE
智能 智能
控制器 控制器
图1 图2
CT CT
地电流
智能 CT 智能
控制器 控制器
N PN或
PE PEN
中性极CT
图3 图4
038
