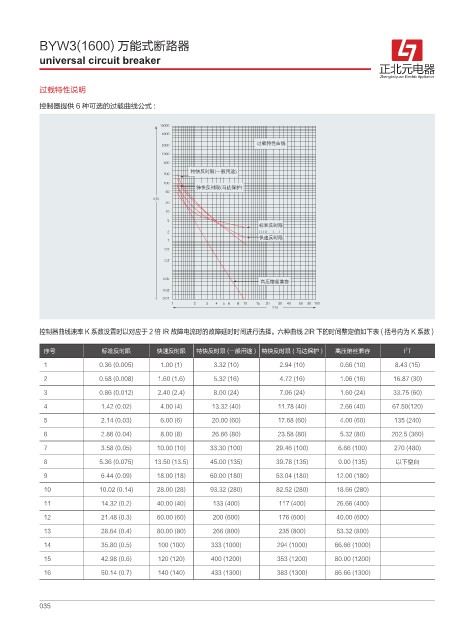

BYW3(1600) 万能式断路器

universal circuit breaker
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
过载特性说明
控制器提供 6 种可选的过载曲线公式 :

10000
5000
过载特性曲线
2000
1000
500
特快反时限(一般用途)
200
100
特快反时限(马达保护)
50
t(S)
20
10
5
标准反时限
2
快速反时限
1
0.5
0.2

0.05
高压熔丝兼容
0.02
0.01
1 2 3 4 5 6 8 10 15 20 30 40 60 80 100
X In

控制器曲线速率 K 系数设置时以对应于 2 倍 IR 故障电流时的故障延时时间进行选择。六种曲线 2IR 下的时间整定值如下表 ( 括号内为 K 系数 )

2
序号 标准反时限 快速反时限 特快反时限 (―般用途 ) 特快反时限 ( 马达保护 ) 高压熔丝兼容 I T
1 0.36 (0.005) 1.00 (1) 3.32 (10) 2.94 (10) 0.66 (10) 8.43 (15)
2 0.58 (0.008) 1.60 (1.6) 5.32 (16) 4.72 (16) 1.06 (16) 16.87 (30)

3 0.86 (0.012) 2.40 (2.4) 8.00 (24) 7.06 (24) 1.60 (24) 33.75 (60)
4 1.42 (0.02) 4.00 (4) 13.32 (40) 11.78 (40) 2.66 (40) 67.50(120)
5 2.14 (0.03) 6.00 (6) 20.00 (60) 17.68 (60) 4.00 (60) 135 (240)
6 2.86 (0.04) 8.00 (8) 26.66 (80) 23.58 (80) 5.32 (80) 202.5 (360)

7 3.58 (0.05) 10.00 (10) 33.30 (100) 29.46 (100) 6.66 (100) 270 (480)
8 5.36 (0.075) 13.50 (13.5) 45.00 (135) 39.78 (135) 9.00 (135) 以下空白
9 6.44 (0.09) 18.00 (18) 60.00 (180) 53.04 (180) 12.00 (180)
10 10.02 (0.14) 28.00 (28) 93.32 (280) 82.52 (280) 18.66 (280)

11 14.32 (0.2) 40.00 (40) 133 (400) 117 (400) 26.66 (400)
12 21.48 (0.3) 60.00 (60) 200 (600) 176 (600) 40.00 (600)
13 28.64 (0.4) 80.00 (80) 266 (800) 235 (800) 53.32 (800)
14 35.80 (0.5) 100 (100) 333 (1000) 294 (1000) 66.66 (1000)

15 42.98 (0.6) 120 (120) 400 (1200) 353 (1200) 80.00 (1200)
16 50.14 (0.7) 140 (140) 433 (1300) 383 (1300) 86.66 (1300)
