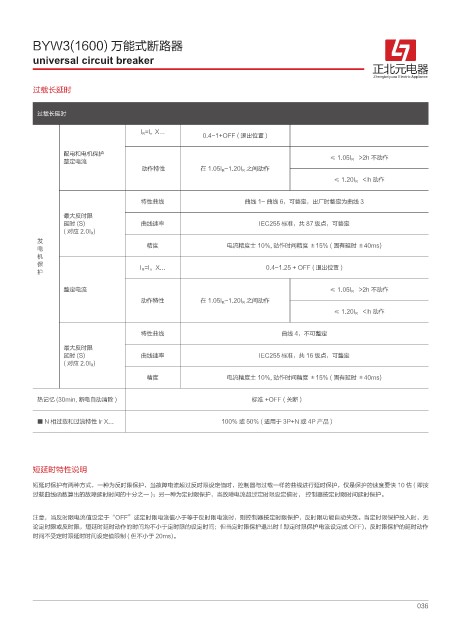

BYW3(1600) 万能式断路器

universal circuit breaker
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
过载长延时

过载长延时

I R =I n X...
0.4~1+OFF ( 退出位置 )
配电和电机保护 ≤ 1.05I R >2h 不动作
整定电流
动作特性 在 1.05I R ~1.20I R 之间动作
≤ 1.20I R <lh 动作

特性曲线 曲线 1~ 曲线 6，可整定，出厂时整定为曲线 3
最大反时限
延时 (S) 曲线速率 IEC255 标准，共 87 级点，可整定
( 对应 2.0I R )
发
电 精度 电流精度士 10%, 动作时间精度 ±15% ( 固有延时 ±40ms)
机
保 I R =I n X... 0.4~1.25 + OFF ( 退出位置 )
护

整定电流 ≤ 1.05I R >2h 不动作
动作特性 在 1.05I R ~1.20I R 之间动作
≤ 1.20I R <lh 动作

特性曲线 曲线 4，不可整定

最大反时限
延时 (S) 曲线速率 IEC255 标准，共 16 级点，可整定
( 对应 2.0I R )
精度 电流精度土 10%, 动作时间精度 ±15% ( 固有延时 ±40ms)

热记忆 (30min, 断电自动清除 ) 标准 +OFF ( 关断 )

■ N 相过载和过流特性 Ir X... 100% 或 50% ( 适用于 3P+N 或 4P 产品 )

短延时特性说明

短延时保护有两种方式，一种为反时限保护，当故障电流超过反时限设定值时，控制器与过载一样的曲线进行延时保护，仅是保护的速度要快 10 估 ( 即按
过载曲线函数算出的故障延时时间的十分之一 )；另一种为定时限保护，当故障电流超过定时限设定值时， 控制器按定时限时间延时保护。

注意，当反时限电流值设定于“OFF”或定时限电流值小于等于反时限电流时，则控制器按定时限保护，反时限功能自动失效。当定时限保护投入时，无
论定时限或反时限，短延时延时动作的时间均不小于定时限的设定时间；但当定时限保护退出时 f 即定时限保护电流设定成 OFF)，反时限保护的延时动作
时间不受定时限延时时间设定值限制 ( 但不小于 20ms)。
