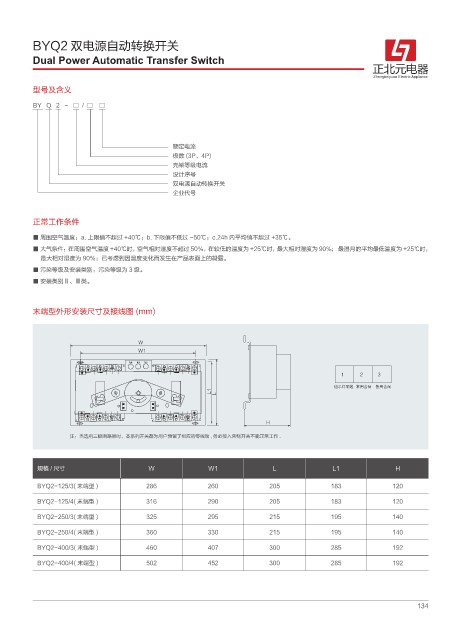

BYQ2 双电源自动转换开关

Dual Power Automatic Transfer Switch
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
型号及含义
BY Q 2 - □ / □ □

额定电流
极数 (3P、4P)
壳架等级电流
设计序号
双电源自动转换开关
企业代号

正常工作条件

■ 周围空气温度：a. 上限值不超过 +40℃；b. 下限值不低过 -50℃；c.24h 内平均值不超过 +35℃。
■ 大气条件：在周围空气温度 +40℃时，空气相对湿度不超过 50％，在较低的温度为 +25℃时，最大相对湿度为 90％； 最湿月的平均最低温度为 +25℃时，
最大相对湿度为 90％；已考虑到因温度变化而发生在产品表面上的凝露。
■ 污染等级及安装类别：污染等级为 3 级。
■ 安装类别Ⅱ、Ⅲ类。

末端型外形安装尺寸及接线图 (mm)

8
8
ႂຸ ࣡Ջ ܫՋ

ૈᇧ༤ᭅጲ ࣡ၸՋ᫑ ܫၸՋ᫑
- -

)
注：当选用三极断路器时，本系列开关都为用户预留了相应的零线端 , 务必接入否则开关不能正常工作 .

规格 / 尺寸 W W1 L L1 H

BYQ2-125/3( 末端型 ) 286 260 205 183 120
BYQ2-125/4( 末端型 ) 316 290 205 183 120

BYQ2-250/3( 末端型 ) 325 295 215 195 140
BYQ2-250/4( 末端型 ) 360 330 215 195 140

BYQ2-400/3( 末端型 ) 460 407 300 285 192
BYQ2-400/4( 末端型 ) 502 452 300 285 192
