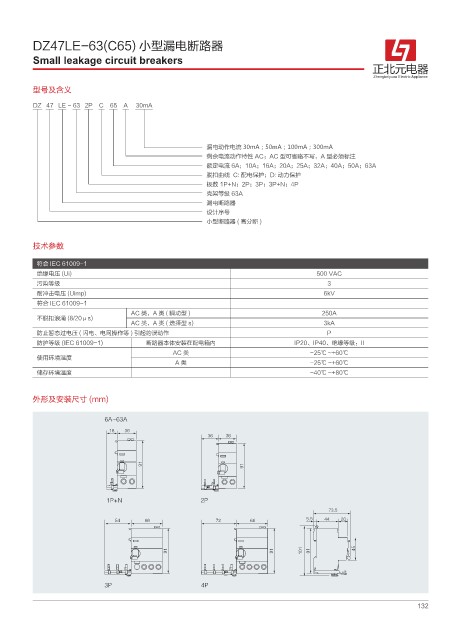

DZ47LE-63(C65) 小型漏电断路器

Small leakage circuit breakers
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
型号及含义
DZ 47 LE - 63 2P C 65 A 30mA

漏电动作电流 30mA；50mA；100mA；300mA
剩余电流动作特性 AC；AC 型可省略不写，A 型必须标注
额定电流 6A；10A；16A；20A；25A；32A；40A；50A；63A
脱扣曲线 C: 配电保护；D: 动力保护
极数 1P+N；2P；3P；3P+N；4P
壳架等级 63A
漏电断路器
设计序号
小型断路器 ( 高分断 )

技术参数

符合 IEC 61009-1
绝缘电压 (Ui) 500 VAC
污染等级 3
耐冲击电压 (Uimp) 6kV
符合 IEC 61009-1
AC 类，A 类 ( 瞬动型 ) 250A
不脱扣浪涌 (8/20μs)
AC 类，A 类 ( 选择型 s) 3kA
防止暂态过电压 ( 闪电、电网操作等 ) 引起的误动作 P
防护等级 (IEC 61009-1) 断路器本体安装在配电箱内 IP20、IP40、绝缘等级：II
AC 类 -25℃ ~+60℃
使用环境温度
A类 -25℃ ~+60℃
储存环境温度 -40℃ ~+80℃

外形及安装尺寸 (mm)

"_ "

1 / 1

1 1

132
