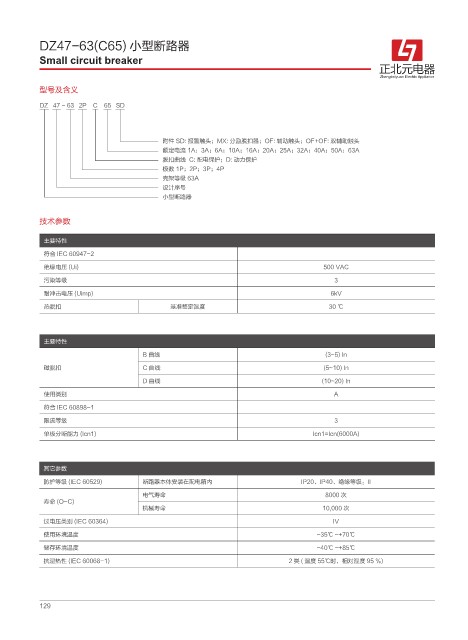

DZ47-63(C65) 小型断路器

Small circuit breaker
⋉੽ࢩⲛ෎
Zhengbeiyuan Electric Appliance
型号及含义
DZ 47 - 63 2P C 65 SD

附件 SD: 报警触头；MX: 分励脱扣器；OF: 辅助触头；OF+OF: 双辅助触头
额定电流 1A；3A；6A；10A；16A；20A；25A；32A；40A；50A；63A
脱扣曲线 C: 配电保护；D: 动力保护
极数 1P；2P；3P；4P
壳架等级 63A
设计序号
小型断路器

技术参数

主要特性
符合 IEC 60947-2
绝缘电压 (Ui) 500 VAC

污染等级 3
耐冲击电压 (Uimp) 6kV
热脱扣 基准整定温度 30 ℃

主要特性

B 曲线 (3~5) In
磁脱扣 C 曲线 (5~10) In
D 曲线 (10~20) In
使用类别 A
符合 IEC 60898-1
限流等级 3
单极分断能力 (Icn1) Icn1=Icn(6000A)

其它参数
防护等级 (IEC 60529) 断路器本体安装在配电箱内 IP20、IP40、绝缘等级：II
电气寿命 8000 次
寿命 (O-C)
机械寿命 10,000 次

过电压类别 (IEC 60364) IV
使用环境温度 -35℃ ~+70℃
储存环境温度 -40℃ ~+85℃
抗湿热性 (IEC 60068-1) 2 类 ( 温度 55℃时，相对湿度 95 %)
