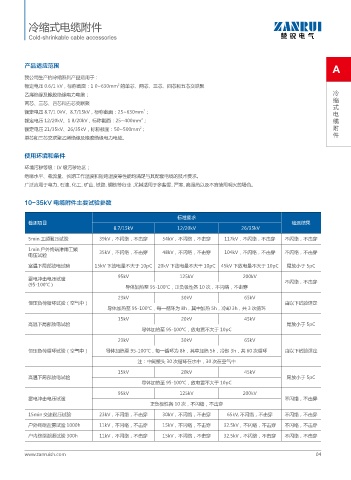

冷缩式电缆附件

Cold-shrinkable cable accessories

产品适应范围 A

我公司生产的冷缩系列产品适用于：
2
额定电压 0.6/1 kV，标称截面：1 0~630mm 的单芯、两芯、三芯、四芯和五芯交联聚
乙烯绝缘及橡胶绝缘电力电缆； 冷
两芯、三芯、四芯和五芯交联聚 缩
式
2
额定电压 8.7/1 0kV、8.7/15kV，标称截面：25~630mm ； 电
2
额定电压 12/20kV、1 8/20kV，标称截面：25~400mm ； 缆
2
额定电压 21/35kV、26/35kV，标称截面：50~500mm ； 附
单芯和三芯交联聚乙烯绝缘及橡胶绝缘电力电缆。 件

使用环境和条件
环境污秽等级：IV 级污秽地区；
绝缘水平、载流量、长期工作温度和短路温度等性能均满足与其配套电缆的技术要求。
广泛应用于电力、石油、化工、矿山、铁路、钢铁等行业，尤其适用于多盐雾、严寒、高湿热以及不宜使用明火的场合。

10-35kV 电缆附件主要试验参数

标准要求
检测项目 检测结果
8.7/15kV 12/20kV 26/35kV

5min 工频耐压试验 39kV，不闪络，不击穿 54kV，不闪络，不击穿 117kV．不闪络，不击穿 不闪络，不击穿
1min 户外终端淋雨工频 35kV，不闪络，不击穿 48kV，不闪络，不击穿 104kV，不闪络，不击穿 不闪络，不击穿
电压试验
室温下局部放电试验 15kV 下放电量不大于 10pC 20kV 下放电量不大干 10pC 45kV 下放电量不大于 10pC 局放小于 5pC

雷电冲击电压试验 95kV 125kV 200kV 不闪络，不击穿
(95-100℃ ) 导体加热至 95-100℃，正负极性各 10 次，不闪络，不击穿

23kV 30kV 65kV
恒压负荷循环试验（空气中） 由以下试验评定
导体加热至 95-100℃，每一循环为 8h，其中加热 5h，冷却 3h，共 3 次循环
15kV 20kV 45kV
高温下局部放电试验 局放小于 5pC
导体加热至 95-100℃，放电置不大于 10pC
23kV 30kV 65kV

恒压负荷循环试验（空气中） 导体加热至 95-100℃，每一循环为 8h，其中加热 5h，冷却 3h，共 60 次循环 由以下试验评定
注：中间接头 30 次循环在水中，30 次在空气中
15kV 20kV 45kV
高温下局部放电试验 局放小于 5pC
导体加热至 95-100℃，放电置不大于 10pC
95kV 125kV 200kV
雷电冲击电压试验 不闪络，不击穿
正负极性各 10 次，不闪络，不击穿
15min 交流耐压试验 23kV，不闪络，不击穿 30kV，不闪络，不击穿 65kV, 不闪络，不击穿 不闪络，不击穿

户外终端盐雾试验 1000h 11kV，不闪络，不击穿 15kV，不闪络，不击穿 32.5kV，不闪络，不击穿 不闪络，不击穿
户内终端潮湿试验 300h 11kV，不闪络，不击穿 15kV，不闪络，不击穿 32.5kV，不闪络，不击穿 不闪络，不击穿
