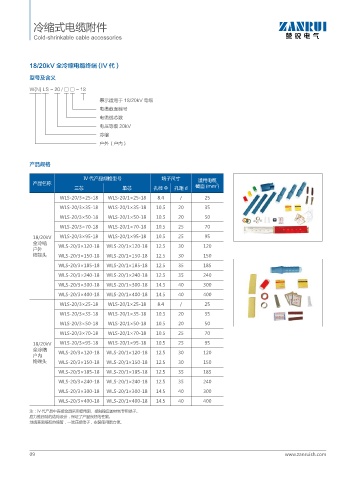

Page 12 - 赞锐电气（上海）有限公司

冷缩式电缆附件

Cold-shrinkable cable accessories

18/20kV 全冷缩电缆终端 (IV 代 )

型号及含义

W(N) LS - 20 / □ □ - 18
表示适用于 18/20kV 电缆
电缆截面编号
电缆线芯数
电压等级 20kV
冷缩
户外（户内）

产品规格

IV 代产品规格型号 端子尺寸 适用电缆
产品名称 2
三芯 单芯 孔径 Ф 孔距 d 截面 (mm )
WLS-20/3×25-18 WLS-20/1×25-18 8.4 / 25
WLS-20/3×35-18 WLS-20/1×35-18 10.5 20 35
WLS-20/3×50-18 WLS-20/1×50-18 10.5 20 50
WLS-20/3×70-18 WLS-20/1×70-18 10.5 25 70
18/20kV WLS-20/3×95-18 WLS-20/1×95-18 10.5 25 95
全冷缩 WLS-20/3×120-18 WLS-20/1×120-18 12.5 30 120
户外
终端头 WLS-20/3×150-18 WLS-20/1×150-18 12.5 30 150
WLS-20/3×185-18 WLS-20/1×185-18 12.5 35 185
WLS-20/3×240-18 WLS-20/1×240-18 12.5 35 240
WLS-20/3×300-18 WLS-20/1×300-18 14.5 40 300

WLS-20/3×400-18 WLS-20/1×400-18 14.5 40 400
WLS-20/3×25-18 WLS-20/1×25-18 8.4 / 25
WLS-20/3×35-18 WLS-20/1×35-18 10.5 20 35
WLS-20/3×50-18 WLS-20/1×50-18 10.5 20 50
WLS-20/3×70-18 WLS-20/1×70-18 10.5 25 70
18/20kV WLS-20/3×95-18 WLS-20/1×95-18 10.5 25 95
全冷缩 WLS-20/3×120-18 WLS-20/1×120-18 12.5 30 120
户内
终端头 WLS-20/3×150-18 WLS-20/1×150-18 12.5 30 150
WLS-20/3×185-18 WLS-20/1×185-18 12.5 35 185
WLS-20/3×240-18 WLS-20/1×240-18 12.5 35 240
WLS-20/3×300-18 WLS-20/1×300-18 14.5 40 300

WLS-20/3×400-18 WLS-20/1×400-18 14.5 40 400
注：IV 代产品中连接金具采用低电阻、接触稳定的特制专用端子。
应力锥独特的结构设计，保证了产品良好的性能。
地线表面缩有热缩管，一端压接端子，安装使用更方便。
