冷缩式电缆附件

Cold-shrinkable cable accessories

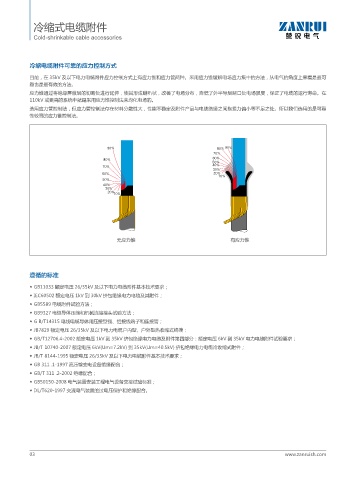

冷缩电缆附件可靠的应力控制方式

目前，在 35kV 及以下电力电缆附件应力控制方式上有应力锥和应力管两种。采用应力锥缓解电场应力集中的方法，从电气的角度上来看是最可
靠也是最有效的方法。
应力锥通过将绝缘屏蔽层的切断处进行延伸，使其形成喇叭状，改善了电场分布，降低了外半导层断口处电场强度，保证了电缆的运行寿命。在
110kV 或更高的系统中就是采用应力锥控制法来均化电场的。
选用应力管控制法，但应力管控制法存在材料分散性大，性能不稳定及附件产品与电缆绝缘之间抱紧力偏小等不足之处。所以我们选用的是可靠
性较高的应力锥控制法。

无应力锥 有应力锥

遵循的标准

◆ GB11033 额定电压 26/35kV 及以下电力电缆附件基本技术要求；
◆ IEC60502 额定电压 1kV 到 30kV 挤包绝缘电力电缆及其附件；
◆ GB5589 电缆附件试验方法；
◆ GB9327 电缆导体压缩和机械连接接头试验方法；
◆ G B/T14315 电线电缆导体用压接型铜、铝接线端子和连接管；
◆ JB7829 额定电压 26/35kV 及以下电力电缆户内型、户外型热收缩式终端；
◆ GB/T12706.4-2002 额定电压 1kV 到 35kV 挤包绝缘电力电缆及附件第四部分：额定电压 6kV 到 35kV 电力电缆附件试验要求；
◆ JB/T 10740-2007 额定电压 6kV(Um=7.2kV) 到 35kV(Um=40.5kV) 挤包绝缘电力电缆冷收缩式附件；
◆ JB/T 8144-1995 额定电压 26/35kV 及以下电力电缆附件基本技术要求；
◆ GB 311 .1-1997 高压输变电设备绝缘配合；
◆ GB/T 311 .2-2002 绝缘配合；
◆ GB50150-2008 电气装置安装工程电气设备交接试验标准；
◆ DL/T620-1997 交流电气装置的过电压保护和绝缘配合。

03 www.zanruish.com
