冷缩式电缆附件

Cold-shrinkable cable accessories

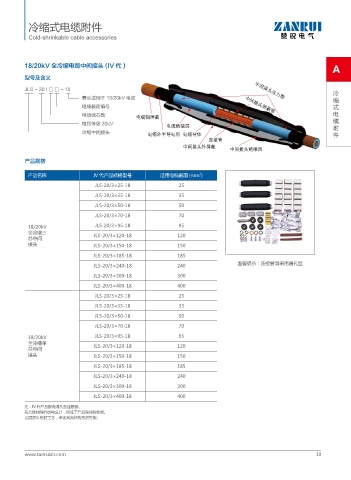

18/20kV 全冷缩电缆中间接头 (IV 代 ) A

型号及含义

JLS - 20 / □ □ - 18 ͙䬠ᣑ๠Ꮐ߇䩑
冷
表示适用于 18/20kV 电缆 缩
电缆截面编号 ͙䬠ᣑ๠ᅻ㩩ネ 式
电缆线芯数 ⩡㐲䨈ᅻ㩩 电
电压等级 20kV 缆
⩡㐲㐉㑄ᅮ 附
冷缩中间接头 ⩡㐲โࡶᄨ⩡ᅮ ⩡㐲ᄨѿ 件
䔊ᣑネ
͙䬠ᣑ๠โᅻ㩩
͙䬠ᣑ๠㐉㑄ᅮ
产品规格

2
产品名称 IV 代产品规格型号 适用电缆截面 (mm )
JLS-20/3×25-18 25
JLS-20/3×35-18 35

JLS-20/3×50-18 50
JLS-20/3×70-18 70
18/20kV JLS-20/3×95-18 95
全冷缩三 JLS-20/3×120-18 120
芯中间
接头 JLS-20/3×150-18 150
JLS-20/3×185-18 185
JLS-20/3×240-18 240 温馨提示：连接管请采用通孔型
JLS-20/3×300-18 300

JLS-20/3×400-18 400
JLS-20/3×25-18 25
JLS-20/3×35-18 35
JLS-20/3×50-18 50
JLS-20/3×70-18 70

18/20kV JLS-20/3×95-18 95
全冷缩单 JLS-20/3×120-18 120
芯中间
接头 JLS-20/3×150-18 150
JLS-20/3×185-18 185
JLS-20/3×240-18 240
JLS-20/3×300-18 300
JLS-20/3×400-18 400

注：IV 代产品配有通孔型连接管。
应力锥独特的结构设计，保证了产品良好的性能。
三层防水密封工艺，保证其良好的密封性能。
