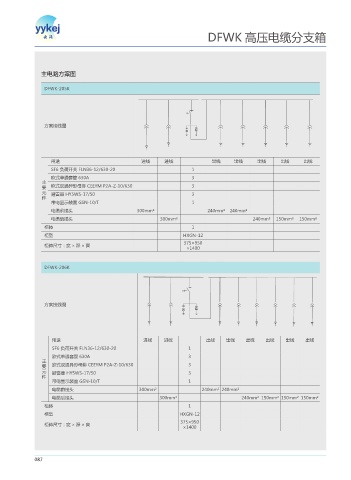

DFWK 高压电缆分支箱
主电路方案图
DFWK-205K
方案接线图
用途 进线 进线 出线 出线 出线 出线 出线
SF6 负荷开关 FLN36-12/630-20 1
欧式单通套管 630A 3
主
要 欧式双通异形母排 CEEYM P2A-Z-10/630 3
元 避雷器 HY5WS-17/50 3
件
带电显示装置 GSN-10/T 1
电缆前接头 300mm² 240mm² 240mm²
电缆后接头 300mm² 240mm² 150mm² 150mm²
柜体 1
柜型 HXGN-12
375×950
柜体尺寸：宽 × 深 × 高 ×1400
DFWK-206K
方案接线图
用途 进线 进线 出线 出线 出线 出线 出线 出线
SF6 负荷开关 FLN36-12/630-20 1
欧式单通套管 630A 3
主
要 欧式双通异形母排 CEEYM P2A-Z-10/630 3
元 避雷器 HY5WS-17/50 3
件
带电显示装置 GSN-10/T 1
电缆前接头 300mm² 240mm² 240mm²
电缆后接头 300mm² 240mm² 150mm² 150mm² 150mm²
柜体 1
柜型 HXGN-12
375×950
柜体尺寸：宽 × 深 × 高
×1400
087
