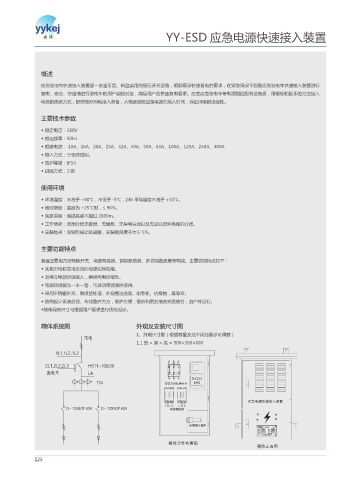

YY-ESD 应急电源快速接入装置

概述

应急发电车快速接入装置是一安全可靠、新型实用的低压开关设备，根据现场快速复电的需求，在紧急情况下配备应急发电车快速接入装置进行
复电，安全、快速地进行发电车和用户端的对接，满足用户的快速复电要求。改变应急发电车等电源到达配电设备后，用螺栓和扳手的方法接入
电缆的传统方式，提前做好用电接入准备，大幅度缩短应急电源的接入时间，保证用电的连续性。

主要技术参数
◆ 额定电压：380V
◆ 额定频率：50Hz
◆ 额定电流： 10A、16A、20A、25A、32A、40A、50A、63A、100A、125A、250A、400A
◆ 输入方式：三相四线制。
◆ 防护等级：IP54
◆ 进线方式：2 路

使用环境
◆ 环境温度：不高于 +40℃，不低于 -5℃，24h 平均温度不高于 +35℃。
◆ 相对湿度：温度为 +25℃时，≤ 90%。
◆ 海拔高度：海拔高度不超过 2000m。
◆ 工作场所：周围介质无易燃、无爆炸、无导电尘埃以及无足以损坏绝缘的介质。
◆ 安装地点：无剧烈振动及颠簸，安装倾斜度不大于 5%。

主要功能特点
装置主要由刀型转换开关、电源转接器、智能断路器、多功能数显表等构成。主要功能特点如下：
◆ 实现市电和发电车双向电源切换功能。
◆ 发电车电源快速接入，确保用电连续性。
◆ 电源转接器为一主一备，可灵活便捷调换使用。
◆ 采用不锈钢外壳，做喷塑处理，外观整洁美观、耐老化、抗腐蚀，高寿命。
◆ 结构设计紧凑合理、布线整齐大方，维护方便，散热和密封措施完美结合，宜户外运行。
◆箱体规格尺寸可根据用户要求进行优化设计。

箱体系统图 外观及安装尺寸图
1、外观尺寸图（根据容量及技术规范要求可调整）
ࣉႂ
1.1 宽 × 深 × 高 = 500×300×800
- - -
" # $
- - - )4
Ԧႂᢻ -"
" # $ ܾԌ᝟
5" Ԥઅѧ्ᣀ૰धС ௐ̀

ःপႂຸঋᤳଋЙᜈᎵ
ԯ / 1 " ԯ / 1 " ఄᑞறᡸ٧ థႂ
థ ӿ
ႂ ᬖ
᫸ྏଢܿଢए
̇ ๘ መ ੾ ᦠ ႂ ኷

ֵ̖ۋՁ 9. ᮨ߿ႂԌ 7
ᮨ߿ႂึ " ᮟ ည )[

੯ᛠಕэ (# ѢԇᎃՁ
γએኍጞ *1 ҃ᤴ௅య ࣱ త
᜴ࣸ̇๘መ੾థᬌМՂ
኷ͳЊ͇࣊Ꮅڎ
኷ͳൣ᭦ڎ
