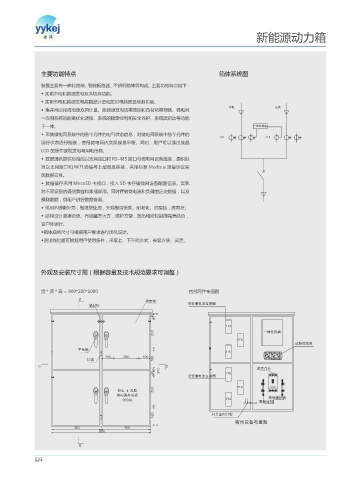

新能源动力箱

主要功能特点 箱体系统图

装置主要有一体化终端、智能断路器、不锈钢箱体等构成。主要功能特点如下：
◆ 实现市电和能源发电双向切换功能。
◆ 实现市电和能源发电高精度计量和实时电能质量检测功能。
◆ 集并网点和微电源双向计量、新能源发电功率预测和负荷功率预测、微电网 ࣉႂ Џ͑
一次侧系统的能量优化调度、系统的稳定控制和安全保护、系统黑启动等功能
于一体。 ʶͳӐጻቪ
◆ 采集微电网系统中的各个元件的电气状态信息，对微电网系统中各个元件的
5" 5"
运行状态进行控制，使得微电网内实现能量平衡。同时，用户可以通过液晶
LCD 的操作读取发电与用电信息。
◆ 数据通讯提供标准的以太网接口和 RS-485 接口与微电网设备连接，提供标
准以太网接口和 WIFI 通信与上层调度连接，采用标准 Modbus 通信协议实
现数据交互。
◆ 数据储存采用 MircoSD 卡接口，接入 SD 卡存储微网设备配置信息。实现
对不同设备的通信兼容和即插即用。同时存储微电源和负荷的历史数据，以及
预测数据，供用户进行数据查看。
◆ 采用不锈钢外壳，做喷塑处理，外观整洁美观、耐老化、抗腐蚀，高寿命。
◆ 结构设计紧凑合理、布线整齐大方，维护方便，散热和密封措施完美结合，
宜户外运行。
◆箱体规格尺寸可根据用户要求进行优化设计。
◆进出线位置可根据用户使用条件，采取上、下不同方式，安装方便、灵活。

外观及安装尺寸图（根据容量及技术规范要求可调整）

宽 * 深 * 高 = 900*200*1000 内部元件布置图
#
᜹ࠢቓ
ᨤ࠯᧫ ࣉႂΞႂึ̈ਕ٧

5"
ʶͳӐጻቪ
5"
ណᰍଋጲᄣ
੣౺ᩙ
5"

ેᩙ
$ $ ܇ܦधС
5"
Џ͑Ξႂึ̈ਕ٧
5"
థႂ ӿᬖ
Θႂనҫႂព ଋڠγએጲ
5"
ᭅጲආଅ
धСࠈЮ᫂ಞ
኷Ю᝹ܫ࣊Ꮅڎ

#
