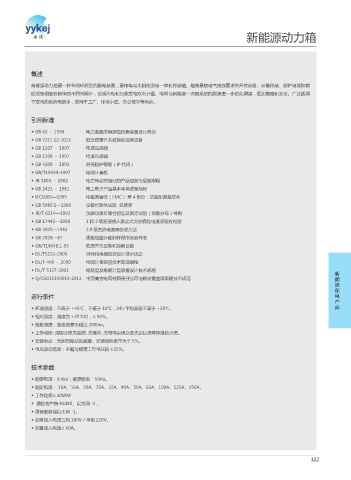

新能源动力箱

概述

新能源动力箱是一种节能环保型的配电装置，是市电与太阳能发电一体化终端箱。箱体是按电气接线要求将开关设备、计量终端、保护电器和辅
助设备组装在箱体的不同间隔中，实现市电和光能发电双向计量。电网与新能源一次侧系统的能源进一步优化调度，更加稳定和安全。广泛适用
于双向的系统电路中，应用于工厂、住宅小区、办公楼宇等场所。

引用标准

◆ GB 63 － 1990 电力装置的电测量仪表装置设计规范
◆ GB 7251.12-2013 低压成套开关设备和控制设备
◆ GB 1207 － 1997 电压互感器
◆ GB 1208 － 1997 电流互感器
◆ GB 4208 － 1993 外壳防护等级（IP 代码）
◆ GB/T16934-1997 电能计量柜
◆ JB 3804 － 1982 电力传动控制站的产品包装与运输规程
◆ GB 2423 － 1981 电工电子产品基本环境试验规程
◆ IEC1000—1995 电磁兼容性（EMC） 第 4 部分：试验和测量技术
◆ GB 5080.1—1986 设备可靠性试验 总要求
◆ JB/T 6214—1992 仪器仪表可靠性验证及测定试验（指数分布）导则
◆ GB 17442—1998 1 和 2 级直接接入静止式交流有功电度表验收检验
◆ GB 3925—1983 2.0 级交流电度表验收方法
◆ GB 2828—87 逐批检查计数抽样程序及抽样表
◆ GB/T14048.1-93 低压开关设备和控制设备
◆ DL/T5222-2005 导体和电器选择设计技术规定
◆ DL/T 448 － 2000 电能计量装置技术管理规程
◆ DL/T 5137-2001 电测量及电能计量装置设计技术规程
新
◆ Q/CSG11109010-2013 中国南方电网有限责任公司电能计量金属表箱技术规范 能
源
配
运行条件 电
产
◆ 环境温度：不高于 +45℃，不低于 10℃，24h 平均温度不高于 +38℃。 品
◆ 相对湿度：温度为 +25℃时，≤ 90%。
◆ 海拔高度：海拔高度不超过 2000m。
◆ 工作场所：周围介质无易燃、无爆炸、无导电尘埃以及无足以损坏绝缘的介质。
◆ 安装地点：无剧烈振动及颠簸，安装倾斜度不大于 5%。
◆ 电压波动范围：不超过额定工作电压的 ±15%。

技术参数

◆ 额定电压：0.4kV；额定频率：50Hz。
◆ 额定电流： 10A、16A、20A、25A、32A、40A、50A、63A、100A、125A、250A。
◆ 工作功耗≤ 10WM
◆ 通信客户端 RS485、以太网 -2 。
◆ 通信服务端以太网 -1。
◆ 测量接入电压三相 380V / 单相 220V。
◆ 测量接入电流≤ 60A。
