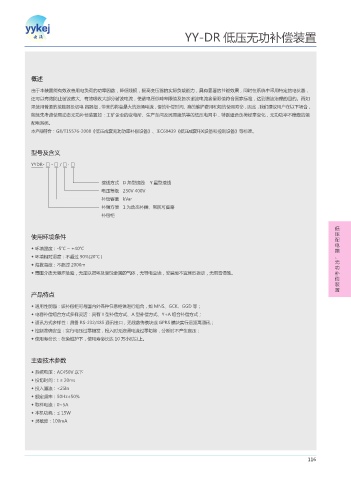

YY-DR 低压无功补偿装置
概述
由于本装置能有效改善用电负荷的功率因数，降低线损，提高变压器的实际负载能力，具有显著的节能效果，同时在系统中采用特定的电抗器，
还可以有效防止谐波放大、有效吸收大部分谐波电流，使谐电压总畸率限值及各次谐波电流含量限值符合国家标准，达到谐波治理的目的。而如
果使用普通的接触器投切电 容器组，带来的将会是大的浪涌电流，慢的补偿时间、高的维护费用和短的使用寿命，因此，我们建议用户在以下场合，
能优先考虑使用动态无功补偿装置如：工矿企业的变电所、生产车间及民用建筑等的低压电网中，特别适合负荷经常变化，无功功率不稳定的输
配电系统。
本产品符合：G8/T15576-2008《低压成套无功功率补偿设备》、IEC60439《低压成套开关设备和控制设备》等标准。
型号及含义
YYDR- □ - □ / □ · □
接线方式 D 角型接线 Y 星型接线
电压等级 230V 400V
补偿容量 kVar
补偿方便 1 为动态补偿、常规可省略
补偿柜
低
使用环境条件 压
配
电
◆ 环境温度：-5℃ ~ +40℃ 箱
◆ 环境相对湿度：不超过 90%(20℃ ) 、
无
◆ 海拔高度：不超过 2000m
功
◆ 周围介质无爆炸危险，无足以损坏及腐蚀金属的气体，无导电尘埃，安装地不宜剧烈振动，无雨雪侵蚀。 补
偿
装
置
产品特点
◆ 通用性能强：该补偿柜可与国内外各种任意柜体进行组合，如 MNS、GCK、GGD 等；
◆ 电容补偿组合方式多样灵活：具有 Y 型补偿方式、A 型补偿方式、Y+A 组合补偿方式；
◆ 通讯方式多样性：具备 RS-232/485 通讯接口，无线数传模块或 GPRS 模块实行远距离通讯；
◆ 控制准确安全：实行电压过零触发，投入时无浪涌电流过零切除，分断时不产生高压；
◆ 使用寿命长：在免维护下，使用寿命长达 10 万小时以上。
主要技术参数
◆ 系统电压：AC450V 以下
◆ 投切时间：t ≤ 20ms
◆ 投入涌流：<25ln
◆ 额定频率：50Hz±50%
◆ 取样电流：0~5A
◆ 本机功耗：≤ 15W
◆ 灵敏度：100mA
