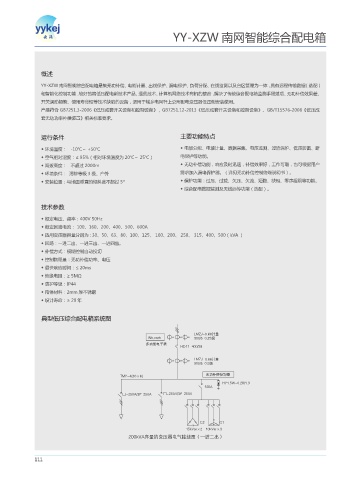

YY-XZW 南网智能综合配电箱

概述

YY-XZW 南网智能综合配电箱是集无功补偿、电能计量、出线保护、漏电保护、负荷分配、在线监测以及台区管理为一体，具有远程传输数据（选配）
和智能化控制功能，较好的将低压配电新技术产品、通讯技术、计算机网络技术有机的整合，解决了传统综合配电箱监测手段落后、无功补偿效果差、
开关误动频繁、使用寿命短等技术缺陷的设备，适用于城乡电网杆上公用配电变压器低压侧安装使用。
产品符合 GB7251.3-2006《低压成套开关设备和控制设备》，GB7251.12-2013《低压成套开关设备和控制设备》、GB/T15576-2008《低压成
套无功功率补偿装置》相关标准要求。

运行条件 主要功能特点
◆ 环境温度： -10℃～ +50℃ ◆ 电能分配、电能计量、数据采集、电压监测、过流保护、低压防雷、断
◆ 空气相对湿度：≤ 95%（相对环境温度为 20℃～ 25℃） 电保护等功能。
◆ 海拔高度： 不超过 2000m ◆ 无功补偿功能，响应及时迅速，补偿效果好，工作可靠，也可根据用户
◆ 环境条件： 污秽等级 3 极、户外 需求加入漏电保护器。（详见无功补偿控制终端说明书）。
◆ 安装位置：与地面垂直的倾斜度不超过 5º ◆ 保护功能：过压、过载、欠压、欠流、短路、缺相、零序超限等功能。
◆ 综合配电数据监测及无线远传功能（选配）。

技术参数
◆ 额定电压、频率：400V 50Hz
◆ 额定回路电流： 100、160、200、400、500、600A
◆ 适用变压器容量分别为 : 30、50、63、80、100、125、 160、200、 250、 315、400、500（kVA ）
◆ 回路：一进二出、一进三出、一进四出。
◆ 补偿方式：模糊控制自动投切
◆ 控制物理量：无功补偿功率、电压
◆ 最快响应时间：≤ 20ms
◆ 绝缘电阻：≥ 5MΩ
◆ 防护等级：IP44
◆ 箱体材料：2mm 厚不锈钢
◆ 设计寿命：≥ 20 年

典型低压综合配电箱系统图

-.;+ ᝟᧙
8I WBSI 4ጞ
ܲҩᑞႂߔᛪ
)%
-.;+ ᝟᧙
ጞ
5.: f ௃ҩᛩϩଌ҃٧
): 8
"
ƾ " 1 " ƾ " 1 "

$ $
L7BSf L7BSf
L7"ࠓ᧙ᄉԪԌ٧ႂචଋጲڎ὇ʶᤈ̃ѢὈ
