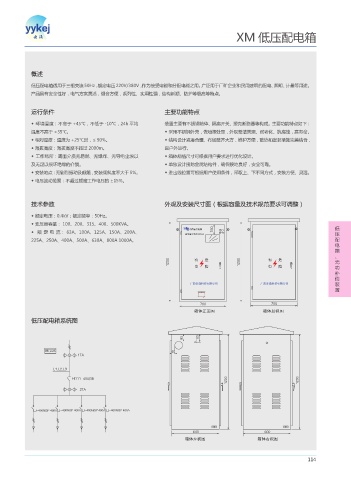

XM 低压配电箱

概述

低压配电箱适用于三相交流 50Hz，额定电压 220V/380V，作为接受电能和分配电能之用。广泛用于厂矿企业和民用建筑的配电、照明、计量等用途。
产品具有安全性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖、防护等级高等特点。

运行条件 主要功能特点

◆ 环境温度：不高于 +45℃，不低于 -10℃，24h 平均 装置主要有不锈钢箱体、隔离开关、塑壳断路器等构成。主要功能特点如下：
温度不高于 +35℃。 ◆ 采用不锈钢外壳，做喷塑处理，外观整洁美观、耐老化、抗腐蚀，高寿命。
◆ 相对湿度：温度为 +25℃时，≤ 90%。 ◆ 结构设计紧凑合理、布线整齐大方，维护方便，散热和密封措施完美结合，
◆ 海拔高度：海拔高度不超过 2000m。 宜户外运行。
◆ 工作场所：周围介质无易燃、无爆炸、无导电尘埃以 ◆ 箱体规格尺寸可根据用户要求进行优化设计。
及无足以损坏绝缘的介质。 ◆ 单独设计接地金属结构件，确保接地良好，安全可靠。
◆ 安装地点：无剧烈振动及颠簸，安装倾斜度不大于 5%。 ◆ 进出线位置可根据用户使用条件，采取上、下不同方式，安装方便、灵活。
◆ 电压波动范围：不超过额定工作电压的 ±15%。

技术参数 外观及安装尺寸图（根据容量及技术规范要求可调整）

◆ 额定电压：0.4kV；额定频率：50Hz。
◆ 变压器容量： 100、200、315、400、500KVA。
˖ڍӮழႂᎩ 低
◆ 额 定 电 流： 63A、100A、125A、150A、200A、
Θႂనҫႂព 压
225A、250A、400A、500A、630A、800A 1000A。 配
电
箱
、
థ ӿ థ ӿ 无
功
ᬖ
ႂ
ႂ
ᬖ
补
偿
᜴ࣸ̇๘መ੾థᬌМՂ ᜴ࣸ̇๘መ੾థᬌМՂ 装
置

኷ͳൣ᭦ڎ ኷ ͳՐ᜼ڎ
低压配电箱系统图

8I WBSI
5"

- - -

)%
5"

ƾ / 1 " ƾ / 1 " ƾ / 1 " ƾ / 1 "

኷ͳࢺ᜼ڎ ኷ͳԾ᜼ڎ
