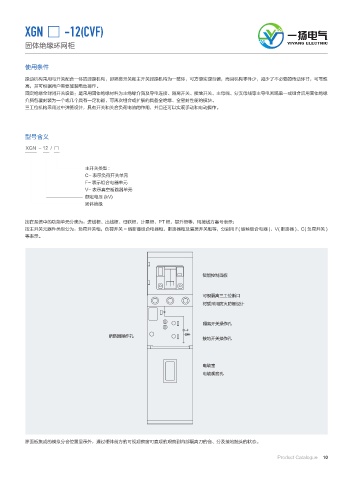

XGN □ -12(CVF) ᅃᄙۉഘ

固体绝缘环网柜 YIYANG ELECTRIC

使用条件

操动机构采用与开关配合一体的弹操机构，即隔离开关和主开关弹操机构为一整体，可方便实现互锁，而且机构零件少，减少了不必要的传动环节，可靠性
高，并可根据用户需要加装电动操作。
固定绝缘全封闭开关设备：是采用固体绝缘材料为主绝缘介质及导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘
介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块。
三工位机构采用过中弹簧设计，具有开关和关合负荷电流的作用，并且还可以实现手动和电动操作。

型号含义

XGN - 12 / □

主开关类型 :
C- 表示负荷开关单元
F- 表示组合电器单元
V- 表示真空断路器单元
额定电压 (kV)
固体绝缘

按在系统中的功能单元分类为：进线柜、出线柜、母联柜、计量柜、PT 柜、提升柜等，用接线方案号表示；
按主开关元器件类型分为：负荷开关柜，负荷开关 - 熔断器组合电器柜、断路器柜及隔离开关柜等，分别用 F( 熔丝组合电器 )、V( 断路器 )、C( 负荷开关 )
等表示。

ᷠ㡣ᬍজ仈ụ

୕䄬䷺ㄡկᕋڳᴓ୉
Ặ䒎䤭Ⲏ䶘⟑䶘⥬䌤䌇

䷺ㄡᙦࣙᰳۂኺ
ᴓ䕕෎ᰳۂኺ
ᬋຖᙦࣙᰳۂኺ

ⲛ㙬ጊ
ⲛ㙬䄨ፅኺ

除面板集成的模拟分合位置显示外，通过柜体前方的可视观察窗可直观的观察到内部隔离刀的合、分及接地触头的状态。

Product Catalogue 10
