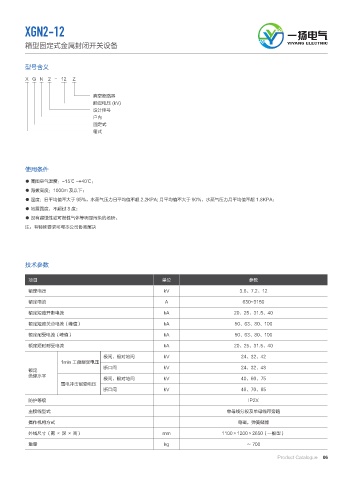

XGN2-12 ᅃᄙۉഘ

箱型固定式金属封闭开关设备 YIYANG ELECTRIC

型号含义

X G N 2 - 12 Z

真空断路器
额定电压 (kV)
设计序号
户内
固定式
箱式

使用条件

● 周围空气温度：-15℃ ~+40℃；
● 海拔高度：1000m 及以下；
● 湿度：日平均值不大于 95%，水蒸气压力日平均值不超 2.2KPA; 月平均值不大于 90%，水蒸气压力月平均值不超 1.8KPA；
● 地震强度：不超过 8 度；
● 没有腐蚀性或可燃性气体等明显污染的场所。
注：有特殊要求可与本公司协商解决

技术参数

项目 单位 参数

额定电压 kV 3.6、7.2、12
额定电流 A 630~3150
额定短路开断电流 kA 20、25、31.5、40

额定短路关合电流（峰值） kA 50、63、80、100
额定耐受电流（峰值） kA 50、63、80、100
额定短时耐受电流 kA 20、25、31.5、40
极间、极对地间 kV 24、32、42
1min 工频耐受电压
断口间 kV 24、32、48
额定
绝缘水平
极间、极对地间 kV 40、60、75
雷电冲击耐受电压
断口间 kV 46、70、85
防护等级 IP2X
主接线型式 单母线分段及单母线带旁路
操作机构方式 电磁，弹簧储能

外线尺寸（宽 × 深 × 高） mm 1100×1200×2650（一般型）
重量 kg ≈ 700

Product Catalogue 06
