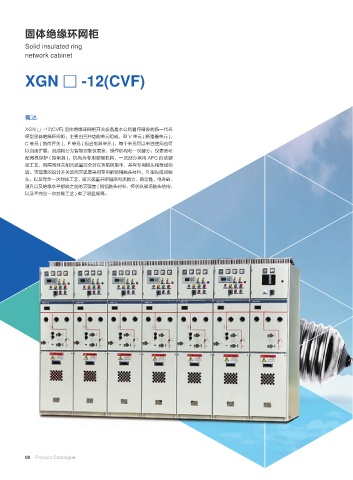

固体绝缘环网柜

Solid insulated ring
network cabinet

XGN □ -12(CVF)

概述

XGN □ -12(CVF) 固体绝缘环网柜开关设备是本公司自行研发的新一代环
保型固体绝缘环网柜。主要由三种功能单元组成，即 V 单元 ( 断路器单元 )，
C 单元 ( 负荷开关 )，F 单元 ( 组合电器单元 )，每个单元可以单独使用也可
以自由扩展，其结构分为智能控制仪表室、操作机构和一次部分，仪表室可
配微机保护 ( 控制器 )，机构为专用弹操机构，一次部分采用 APG 自动凝
胶工艺，将隔离开关和灭弧室完全封在环氧树脂中，并有专用接头和母线相
边。灭弧室的设计开关选用灭弧室采用专用的铜铬触头材料，R 型纵磁场触
头，以及完全一次封排工艺，该灭弧室开断短路电流能力、稳定性、电寿命、
温升以及绝缘水平都较之前的灭弧室 ( 铜铝触头材料，杯状纵磁场触头结构，
以及不完全一次封排工艺 ) 有了明显提高。
