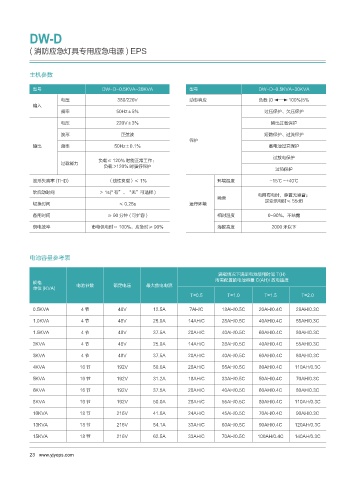

P. 30

DW-D


           ( 消防应急灯具专用应急电源 ) EPS



           主机参数


            型号                      DW-D-0.5KVA~30KVA             型号                      DW-D-0.5KVA~30KVA
                      电压                 380/220V                 动态响应                    负载 (0             100%)5%
            输入
                      频率                 50Hz±5%                                            过压保护、欠压保护

                      电压                 220V±3%                                              输出过载保护
                      波形                   正弦波                                              短路保护、过流保护
                                                                  保护
            输出        频率                50Hz±0.1%                                            蓄电池过充保护
                                                                                               过放电保护
                                   负载≤ 120% 时能正常工作;
                      过载能力
                                     负载 >120% 时强行保护
                                                                                                过热保护
            波形失真率 (THD)               (线性负载)≤ 1%                            环境温度              -15℃ ~+40℃

            软启动时间                  > 1s(" 有”、“无”可选择 )                                     电网有电时,静置无噪音;
                                                                            噪音
            切换时间                          ≤ 0.25s                 运行环境                      逆变供电时≤ 55dB

            备用时间                      ≥90分钟(可扩容)                            相对湿度             0~90%,不结露
            供电效率                 市电供电时≈ 100%,应急时≥ 90%                       海拔高度              2000 米以下





           电池容量参考表

                                                                            满载情况下满足电池使用时间 T(H)
                                                                           所需配置的电池容量 C(AH)/ 放电速度
            规格             电池节数         额定电压       最大放电电流
            单位 (KVA)
                                                                  T=0.5        T=1.0        T=1.5        T=2.0

            0.5KVA           4节           48V         12.5A       7AH/C      18AH/0.5C    20AH/0.4C    28AH/0.3C
            1.0KVA           4节           48V         25.0A       14AH/C     28AH/0.5C    40AH/0.4C    55AH/0.3C

            1.5KVA           4节           48V         37.5A       20AH/C     40AH/0.5C    60AH/0.4C    80AH/0.3C
            2KVA             4节           48V         25.0A       14AH/C     28AH/0.5C    40AH/0.4C    55AH/0.3C

            3KVA             4节           48V         37.5A       20AH/C     40AH/0.5C    60AH/0.4C    80AH/0.3C
            4KVA            16 节         192V         50.0A       28AH/C     55AH/0.5C    80AH/0.4C   110AH/0.3C

            5KVA            16 节         192V         31.2A       18AH/C     33AH/0.5C    50AH/0.4C    70AH/0.3C
            6KVA            16 节         192V         37.5A       20AH/C     40AH/0.5C    60AH/0.4C    80AH/0.3C

            8KVA            16 节         192V         50.0A       28AH/C     55AH/0.5C    80AH/0.4C   110AH/0.3C
            10KVA           18 节         216V         41.6A       24AH/C     45AH/0.5C    70AH/0.4C    90AH/0.3C

            13KVA           18 节         216V         54.1A       33AH/C     60AH/0.5C    90AH/0.4C   120AH/0.3C
            15KVA           18 节         216V         62.5A       33AH/C     70AH/0.5C    100AH/0.4C  140AH/0.3C


           23 www.yjyeps.com
