智能照明控制模块

Intelligent lighting control module

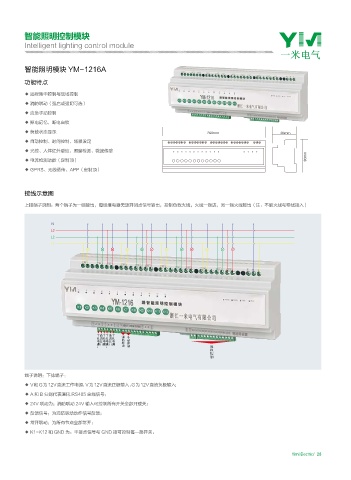

智能照明模块 YM-1216A

功能特点

◆ 远程集中控制与现场控制
◆ 消防联动（强启或强切可选）
◆ 应急手动控制
◆ 掉电记忆，断电自锁
◆ 负载状态显示 NN NN
◆ 自动控制、时间控制、场景设定
◆ 光控、人体红外感应、照度检测、微波传感
◆ 电流检测功能（定制顶） NN
◆ GPRS、无线透传、APP（定制顶）

接线示意图

上排端子说明：两个端子为一组输出，每组继电器无源开闭点信号输出，控制负载火线，火线一端进，另一端火线接出（注：不能火线与零线接入）

N
L3
L2
L1

工作电源 通讯接口 工作电源 工作电源 通讯接口 工作电源
消防联动 手动控制
远程控制
+ - + -

端子说明：下排端子：
◆ V和G为12V直流工作电源：V为12V直流正极输入，G为12V直流负极输入；
◆ A 和 B 分别代表通讯 RS485 总线信号；
◆ 24V 联动为：消防联动 24V 输入可控制所有开关全部开或关；
◆ 反馈信号：为消防联动动作信号反馈；
◆ 常开联动：为所有节点全部常开；
◆ K1-K12 和 GND 为：干接点信号与 GND 接可控制每—路开关。

Yimi Electric/ 28
