P. 41

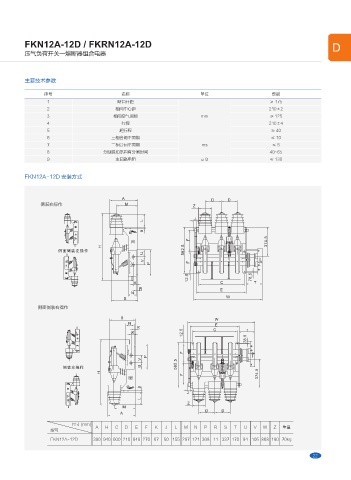

FKN12A-12D / FKRN12A-12D D
压气负荷开关—熔断器组合电器
主要技术参数
序号 名称 单位 数据
1 断口开距 ≥ 175
2 相间中心距 210±2
3 相间空气间隙 mm ≥ 125
4 行程 210±4
5 超行程 ≥ 40
6 三相合闸不同期 ≤ 10
7 三相分闸不同期 ms ≤5
8 分励脱扣器固有分闸时间 40~65
9 主回路电阻 μΩ ≤ 130
FKN12A-12D 安装方式
侧装右操作
侧面倒装右操作
尺寸 (mm) A H C D E F K J L M N P R S T U V W Z 重量
型号
FKN12A-12D 390 940 600 210 648 270 67 50 155 287 171 368 11 337 170 94 105 868 180 70kg
