JSYD 防火桥架
Fire bridge

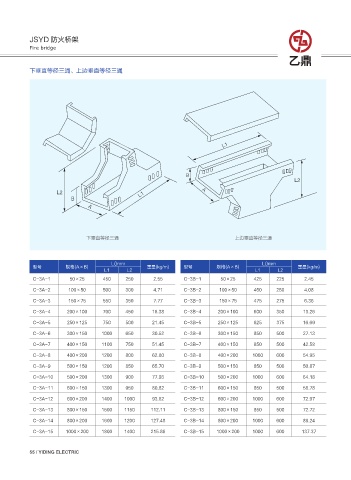

下垂直等径三通、上边垂直等径三通

-

#
-
"
- -
#
"

下垂直等径三通 上边垂直等径三通

L()mm L()mm
型号 规格(A×B) 重量(kg/m) 型号 规格(A×B) 重量(kg/m)
L1 L2 L1 L2
C-3A-1 50×25 450 250 2.55 C-3B-1 50×25 425 225 2.45

C-3A-2 100×50 500 300 4.71 C-3B-2 100×50 450 250 4.08
C-3A-3 150×75 550 350 7.77 C-3B-3 150×75 475 275 6.36
C-3A-4 200×100 700 450 16.38 C-3B-4 200×100 600 350 13.26

C-3A-5 250×125 750 500 21.45 C-3B-5 250×125 625 375 16.69
C-3A-6 300×150 1000 650 30.52 C-3B-6 300×150 850 500 27.13

C-3A-7 400×150 1100 750 51.45 C-3B-7 400×150 850 500 42.58
C-3A-8 400×200 1200 800 62.80 C-3B-8 400×200 1000 600 54.95
C-3A-9 500×150 1200 850 65.70 C-3B-9 500×150 850 500 50.87
C-3A-10 500×200 1300 900 77.93 C-3B-10 500×200 1000 600 64.18

C-3A-11 600×150 1300 950 80.82 C-3B-11 600×150 850 500 58.78
C-3A-12 600×200 1400 1000 93.82 C-3B-12 600×200 1000 600 72.97

C-3A-13 800×150 1500 1150 112.11 C-3B-13 800×150 850 500 72.72
C-3A-14 800×200 1600 1200 127.48 C-3B-14 800×200 1000 600 89.24
C-3A-15 1000×200 1800 1400 215.86 C-3B-15 1000×200 1000 600 137.37

55 / YIDING ELECTRIC
