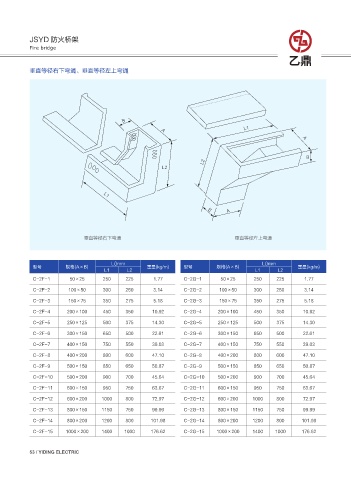

Page 58 - 江苏乙鼎电气有限公司

JSYD 防火桥架
Fire bridge

垂直等径右下弯通、垂直等径左上弯通

#
-
"
"

#
-
-

-

"
#

垂直等径右下弯通 垂直等径左上弯通

L()mm L()mm
型号 规格(A×B) 重量(kg/m) 型号 规格(A×B) 重量(kg/m)
L1 L2 L1 L2
C-2F-1 50×25 250 225 1.77 C-2G-1 50×25 250 225 1.77

C-2F-2 100×50 300 250 3.14 C-2G-2 100×50 300 250 3.14
C-2F-3 150×75 350 275 5.18 C-2G-3 150×75 350 275 5.18
C-2F-4 200×100 450 350 10.92 C-2G-4 200×100 450 350 10.92

C-2F-5 250×125 500 375 14.30 C-2G-5 250×125 500 375 14.30
C-2F-6 300×150 650 500 22.61 C-2G-6 300×150 650 500 22.61

C-2F-7 400×150 750 550 39.03 C-2G-7 400×150 750 550 39.03
C-2F-8 400×200 800 600 47.10 C-2G-8 400×200 800 600 47.10
C-2F-9 500×150 850 650 50.87 C-2G-9 500×150 850 650 50.87
C-2F-10 500×200 900 700 45.64 C-2G-10 500×200 900 700 45.64

C-2F-11 600×150 950 750 63.67 C-2G-11 600×150 950 750 63.67
C-2F-12 600×200 1000 800 72.97 C-2G-12 600×200 1000 800 72.97

C-2F-13 800×150 1150 750 99.99 C-2G-13 800×150 1150 750 99.99
C-2F-14 800×200 1200 800 101.98 C-2G-14 800×200 1200 800 101.98
C-2F-15 1000×200 1400 1000 176.62 C-2G-15 1000×200 1400 1000 176.62

53 / YIDING ELECTRIC
