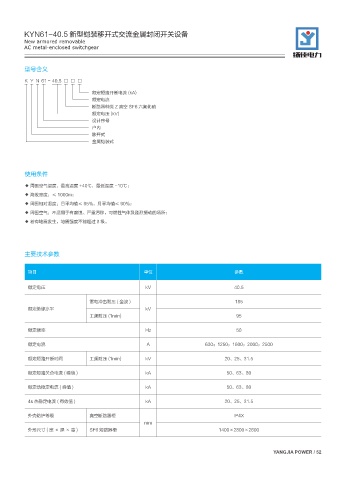

KYN61-40.5 新型铠装移开式交流金属封闭开关设备
New armored removable
AC metal-enclosed switchgear
扬佳电力

型号含义

K Y N 61 - 40.5 □ □ □
额定短路开断电流 (kA)
额定电流
断路器种类 Z 真空 SF6 六氟化硫
额定电压 (kV)
设计序号
户内
移开式
金属铠装式

使用条件
◆ 周围空气温度：最高温度 +40℃，最低温度 -10℃；
◆ 海拔高度：≤ 1000m；
◆ 周围相对湿度：日平均值≤ 95%，月平均值≤ 90%；
◆ 周围空气：不适用于有腐蚀、严重污秽，可燃性气体及剧烈振动的场所；
◆ 若有地震发生，地震强度不能超过 8 级。

主要技术参数

项目 单位 参数

额定电压 kV 40.5

雷电冲击耐压 ( 全波 ) 185
额定绝缘水平 kV
工频耐压 (1min) 95

额定频率 Hz 50

额定电流 A 630；1250；1600；2000；2500
额定短路开断时间 工频耐压 (1min) kV 20、25、31.5

额定短路关合电流 ( 峰值 ) kA 50、63、80

额定动稳定电流 ( 峰值 ) kA 50、63、80

4s 热稳定电流 ( 有效值 ) kA 20、25、31.5

外壳防护等级 真空断路器柜 IP4X
mm
外形尺寸(宽×深×高) SF6 短路器柜 1400×2800×2600

YANGJIA POWER / 52
