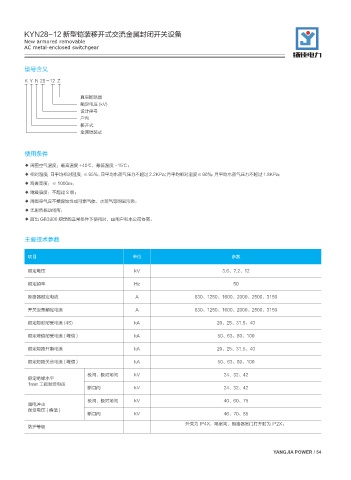

Page 59 - 浙江扬佳电力设备有限公司

KYN28-12 新型铠装移开式交流金属封闭开关设备
New armored removable
AC metal-enclosed switchgear
扬佳电力

型号含义

K Y N 28 - 12 Z

真空断路器
额定电压 (kV)
设计序号
户内
移开式
金属铠装式

使用条件

◆ 周围空气温度：最高温度 +40℃，最低温度 -15℃；
◆ 相对湿度：日平均相对湿度：≤ 95%，日平均水蒸气压力不超过2.2KPa;月平均相对湿度≤ 90%；月平均水蒸气压力不超过 1.8KPa；
◆ 海拔高度：≤ 1000m；
◆ 地震强度：不超过 8 级；
◆ 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；
◆ 无剧烈振动场所；
◆ 超出 GB3906 规定的正常条件下使用时，由用户和本公司协商。

主要技术参数

项目 单位 参数

额定电压 kV 3.6、7.2、12
额定频率 Hz 50

断路器额定电流 A 630、1250、1600、2000、2500、3150

开关设备额定电流 A 630、1250、1600、2000、2500、3150

额定短时耐受电流 (4S) kA 20、25、31.5、40

额定峰值耐受电流 ( 峰值 ) kA 50、63、80、100
额定短路开断电流 kA 20、25、31.5、40

额定短路关合电流 ( 峰值 ) kA 50、63、80、100

极间、极对地间 kV 24、32、42
额定绝缘水平
1min 工频耐受电压
断口间 kV 24、32、42

极间、极对地间 kV 40、60、75
雷电冲击
耐受电压 ( 峰值 )
断口间 kV 46、70、85
外壳为 IP4X，隔室间、断路器室门打开时为 IP2X。
防护等级
