Page 52 - 浙江扬佳电力设备有限公司

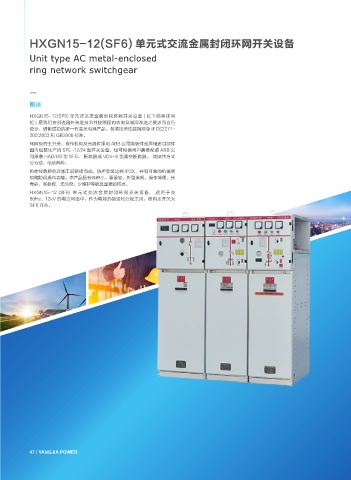

HXGN15-12(SF6) 单元式交流金属封闭环网开关设备

Unit type AC metal-enclosed

ring network switchgear

概述
HXGN15-12(SF6) 单元式交流金属封闭环网开关设备 ( 以下简称环网
柜 ) 是我们在引进国外先进技术并按照国内农电及城网改造之要求而自行
设计、研制成功的新一代高压电器产品。各项技术性能指标全 IEC62271-
200:2003 和 GB3906 标准。
环网柜的主开关、操作机构及元器件采用 ABB 公司原装件或采用进口部件
国内组装生产的 SFL-12/24 型开关设备，也可根据用户需要配装 ABB 公
司原装 HAD/US 型 SF6。 断路器或 VD4-S 型真空断路器。 其操作方式
分为动、电动两种。
柜体经数控机床加工后铆接而成，防护等级达到 IP3X，并有可靠的机械联
锁和防误操作功能。本产品具有体积小、重量轻、外型美观、操作简便、长
寿命、高参数、无污染、少维护等极具显著的特点。
HXGN15-12 (SF6) 单元 式 交流 金属 封 闭环 网 开关 设备， 适 用 于交
50Hz、12kV 的电力网络中，作为电能的接受和分配之用。柜内主开关为
SF6 开关。
