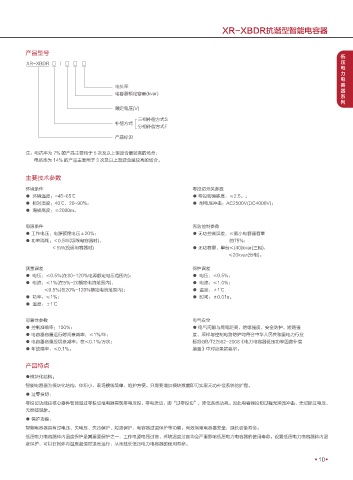

XR-XBDR抗谐型智能电容器

产品型号
低
XR-XBDR □ / □ □ □ 压
电
力
电
电抗率 容
器
电容器额定容量(kvar)
系
列
额定电压(V)
三相补偿方式S
补偿方式
分相补偿方式F
产品标识

注：电抗率为 7% 的产品主要用于 5 次及以上谐波含量较高的场合；
电抗率为 14% 的产品主要用于 3 次及以上谐波含量较高的场合。

主要技术参数
环境条件 零投切开关参数
● 环境温度：-45~65℃ ● 零投切偏移度：≤2.5。；
● 相对湿度：40℃，20~90%； ● 耐电压冲击：AC2500V(DC4000V)；
● 海拔高度：≤2000m。

电源条件 无功控制参数
● 工作电压：电源额定电压±20%； ● 无功控制误差：≤最小电容器容量
● 功率消耗：＜0.5W(切除电容器时)， 的75%；
< 5W(投运电容器时) ● 无功容量：单台≤(40)kvar(三相)，
≤20kvar(分相)。

测量误差 保护误差
● 电压：≤0.5%(在80~120%电源额定电压范围内)； ● 电压：≤0.5%；
● 电流：≤1%(在5%~20额定电流范围内)， ● 电流：≤1.0%；
≤0.5%(在20%~120%额定电流范围内)； ● 温度：±1℃
● 功率：≤1%； ● 时间：±0.01s。
● 温度：±1℃

可靠性参数 电气安全
● 控制准确率：100%； ● 电气间隙与爬电距离、绝缘强度、安全防护、短路强
● 电容器容量运行时间衰减率：≤1%/年； 度、采样与控制电路防护均符合中华人民共和国电力行业
● 电容器容量投切衰减率：在≤0.1%/万次； 标准GB/T22582-2008《电力电容器低压功率因数补偿
● 年故障率：≤0.1%。 装置》中对应条款要求。

产品特点

●模块化结构：
智能电容器为模块化结构，体积小、现场接线简单、维护方便。只需要增加模块数量即可实现无功补偿系统的扩容。
● 过零投切：
零投切功能由核心器件智能型过零投切继电器实现零电压投、零电流切，即“过零投切”，降低系统功耗。因此电容器投切过程无涌流冲击、无切除过电压、
无燃弧现象。
● 保护功能：
智能电容器具有过电压、欠电压、失压保护、短路保护、电容器过温保护等功能，有效保障电容器安全，延长设备寿命。
低压电力电容器体内温度保护是其重要保护之一，工作电源电压过高、环境温度过高均会严重影响低压电力电容器的使用寿命。设置低压电力电容器体内温
度保护，可以在其体内温度超值时退出运行，从而延长低压电力电容器的使用寿命。
