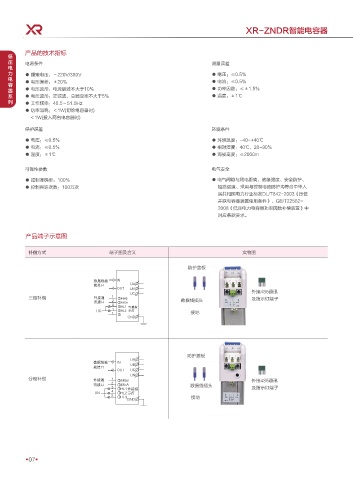

XR-ZNDR智能电容器

产品的技术指标
低
压 电源条件 测量误差
电
力 ● 额定电压：～220V/380V ● 电压：≤0.5%
电 ● 电压偏差：±20% ● 电流：≤0.5%
容
器 ● 电压波形：电流谐波不大于10% ● 功率因数：≤±1.5%
系 ● 电压波形：正弦波，总畸变率不大于5% ● 温度：±1℃
列 ● 工作频率：48.5～51.5Hz
● 功率消耗：＜1W(切除电容器时)
＜1W(投入两台电容器时)

保护误差 环境条件
● 电压：≤0.5% ● 环境温度：-40~+40℃
● 电流：≤0.5% ● 相对湿度：40℃，20-90%
● 温度：±1℃ ● 海拔高度：≤2000m

可靠性参数 电气安全
● 控制准确率：100% ● 电气间隙与爬电距离、绝缘强度、安全防护、
● 控制容许次数：100万次 短路强度、采用与控制电路防护均符合中华人
民共和国电力行业标准DL/T842-2003《压低
并联电容器装置使用条件》、GB/T22582-
2008《低压电力电容器功率因数补偿装置》中
对应条款要求。

产品端子示意图

补偿方式 端子图及含义 实物图

防护盖板

᪜ᢚ㏫᣾ */
᠀ᣑए 6"
065 6#
6$ 外接485通讯
三相补偿 โᣑ䕆 及指示灯端子
䃛ᣑए " 数据线插头

)- โᣑᠳ
6$ )- ⹦▛
接地
$/%

防护盖板
UA
数据线插 IN UB
拔接口
OUT UC
UN
分相补偿 外接通 1 485B 外接485通讯
讯接口 2 485A 数据线插头
3 HL1 外接指 及指示灯端子
UN 4 HL2 示灯
5 HL3 接地
GND
