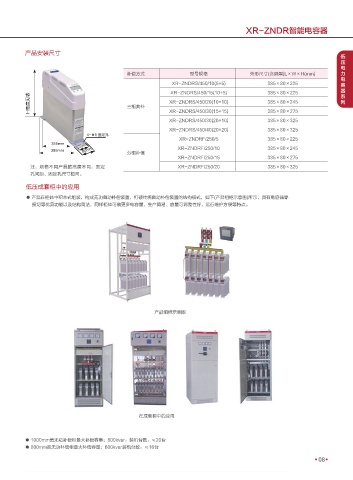

XR-ZNDR智能电容器

产品安装尺寸
低
压
电
补偿方式 型号规格 外形尺寸(含脚架)L×W×H(mm) 力
电
XR-ZNDRS/450/10(5+5) 385×80×225 容
器
XR-ZNDRS/450/15(10+5) 385×80×225 系
H高度见表 三相共补 XR-ZNDRS/450/20(10+10) 385×80×245 列

XR-ZNDRS/450/30(15+15)
385×80×275
XR-ZNDRS/450/30(20+10) 385×80×325
XR-ZNDRS/450/40(20+20) 385×80×325
4-Φ6 固定孔
XR-ZNDRF/250/5 385×80×225
365mm 55mm
385mm 80mm 分相补偿 XR-ZNDRF/250/10 385×80×245
XR-ZNDRF/250/15 385×80×275
注：规格不同产品的高度不同，固定 XR-ZNDRF/250/20 385×80×325
孔间距、固定孔尺寸相同。

低压成套柜中的应用
● 产品在柜体中积木式组装，构成无功自动补偿装置，打破传统自动补偿装置的结构模式，如下(产品组柜示意图)所示，具有电容器零
投切等优异功能以及结构简洁，同样柜体可装更多电容量、生产简易、容量可调整性好、运行维护方便等特点。

产品组柜示意图

在成套柜中的应用

● 1000mm宽无功补偿柜最大补偿容量；800kvar：装机台数：≤20台
● 800mm宽无功补偿柜最大补偿容量；600kvar装机台数：≤16台
08
