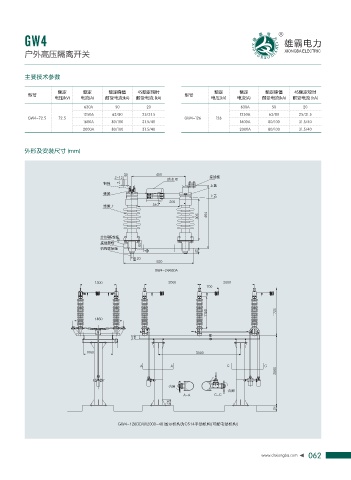

Page 67 - 浙江雄霸电力有限公司

GW4 雄霸电力

户外高压隔离开关 XIONGBA ELECTRIC

主要技术参数

额定 额定 额定峰值 4S额定短时 额定 额定 额定峰值 4S额定短时
型号 型号
电压(kV) 电流(A) 耐受电流(kA) 耐受电流 (kA) 电压(kV) 电流(A) 耐受电流(kA) 耐受电流 (kA)
630A 50 20 630A 50 20
1250A 63/80 25/31.5 1250A 63/80 25/31.5
GW4-72.5 72.5 GW4-126 126
1600A 80/100 31.5/40 1600A 80/100 31.5/40
2000A 80/100 31.5/40 2000A 80/100 31.5/40

外形及安装尺寸 (mm)

30 400
2-12 接线板
防水罩
钢珠 7
上盖
弹簧
下盖
200
绝缘子 310
305 464

分合闸限位板
接地螺栓
60
机构联接轴
43
Φ20
520
GW4-24/630A
1300 2000 2000
700

1150 1720
1850

120 140 合闸
1060 3000

A A C C
2560

合闸
合闸
A-A C-C
200
200

GW4-126DDW/2000-40 图示机构为CS14手动机构(可配电动机构)

062
