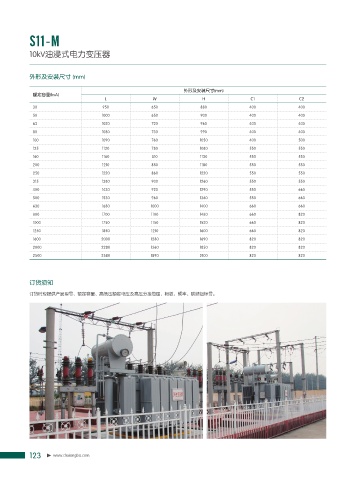

S11-M

10kV油浸式电力变压器

外形及安装尺寸 (mm)

外形及安装尺寸(mm)
额定容量(kvA)
L W H C1 C2
30 950 650 880 400 400
50 1000 650 900 400 400
63 1020 720 960 400 400
80 1080 730 990 400 400
100 1090 760 1050 400 500
125 1120 780 1080 550 550
160 1160 810 1130 550 550
200 1210 850 1180 550 550
250 1220 860 1220 550 550
315 1380 900 1260 550 550
400 1430 920 1290 550 660
500 1530 960 1360 550 660
630 1680 1000 1400 660 660
800 1700 1100 1480 660 820
1000 1750 1150 1520 660 820
1250 1850 1210 1600 660 820
1600 2000 1280 1690 820 820
2000 2280 1360 1850 820 820
2500 2580 1890 2100 820 820

订货须知

订货时应提供产品型号、额定容量、高低压额定电压及高压分接范围、相数、频率、联结组标号。
