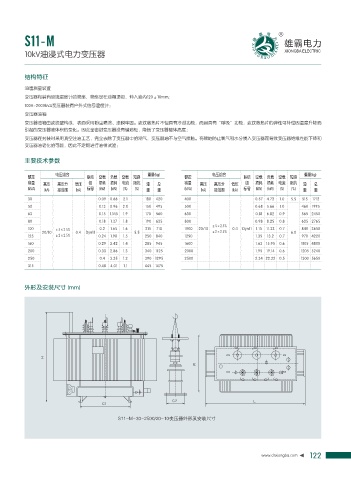

S11-M 雄霸电力

10kV油浸式电力变压器 XIONGBA ELECTRIC

结构特征
油温测量装置
变压器均装有玻璃温度计的管座，管座设在油箱顶部，伸入油内120±10mm;
1000~2000kVA变压器装有户外式信号温度计；
变压器油箱
变压器油箱由波纹壁构成，表面采用粉尘喷涂、漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热片的弹性可补偿因温度升降而
引起的变压器油体积的变化。因此全密封变压器没有储油柜，降低了变压器整体高度；
变压器在封装时采用真空注油工艺，完全去除了变压器中的潮气，变压器油不与空气接触。有效地防止氧气和水分侵入变压器而导致变压器绝缘性能下降和
变压器油老化的可能，因此不定期进行油样试验；

主要技术参数

电压组合 重量(kg) 电压组合 重量(kg)
额定 联结 空载 负载 空载 短路 额定 联结 空载 负载 空载 短路
容量 高压 高压分 低压 组 损耗 损耗 电流 阻抗 油 总 容量 高压 高压分 低压 组 损耗 损耗 电流 阻抗 油 总
(kVA) (kA) 接范围 (kA) 标号 (kW) (kW) (%) (%) 重 重 (kVA) (kA) 接范围 (kA) 标号 (kW) (kW) (%) (%) 重 重
30 0.09 0.66 2.1 180 420 400 0.57 4.73 1.0 5.5 515 1712
50 0.13 0.96 2.0 150 495 500 0.68 5.66 1.0 460 1995
63 0.15 1.145 1.9 170 560 630 0.81 6.82 0.9 565 2450
80 0.18 1.37 1.8 190 635 800 0.98 8.25 0.8 635 2765
±5×2.5%
100 ±5×2.5% 0.2 1.65 1.6 215 710 1000 20/10 0.4 Dyn11 1.15 11.33 0.7 840 3650
20/10 0.4 Dyn11 5.5 ±2×2.5% 6.0
125 ±2×2.5% 0.24 1.98 1.5 250 840 1250 1.35 13.2 0.7 970 4220
160 0.29 2.42 1.4 285 945 1600 1.63 15.95 0.6 1105 4800
200 0.33 2.86 1.3 340 1125 2000 1.95 19.14 0.6 1205 5240
250 0.4 3.35 1.2 390 1295 2500 2.34 22.22 0.5 1300 5650
315 0.48 4.01 1.1 445 1475

外形及安装尺寸 (mm)

)
8

$ -
$
4 . ԪԌ٧्ܰԢ߶ᜈࡆࠩ

122
