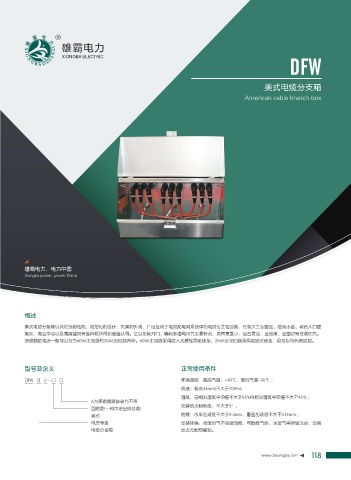

DFW
美式电缆分支箱
American cable branch box
雄霸电力，电力中国
Xiongba power, power China
概述
美式电缆分接箱以其优良的性能，规范化的设计，优美的外观，广泛应用于电缆配电网系统中的电缆化工程设备，在各大工业园区、居民小区、城市人口密
集区、商业中心以及高层建筑等各种场所得到普遍认同。它以单向开门、横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全密封等显著优先。
按照额定电流一般可以分为600A主回路和200A支回路两种。600A主回路采用旋人式螺栓固定连接；200A分支回路采用拔插式连接，且可以带负荷拔插。
型号及含义 正常使用条件
DFW 12 U - □ □ 环境温度：最高气温：+40℃，最低气温-30℃ ；
风速：相当34m/s(不大于700Pa)
湿度：日相对湿度平均值不大于95%月相对湿度平均值不大干95％；
A为带避雷器缺省为不带
安装地点倾斜度：不大于3°；
回路数(一相中进出线总数)
美式 防震：水平加速度不大于0.4m/s，垂直加速度不大干0.15m/s；
电压等级 安装环境：周围空气不受腐蚀性、可燃性气体、水蒸气等明显污染，安装
电缆分接箱 地点无剧烈震动。
