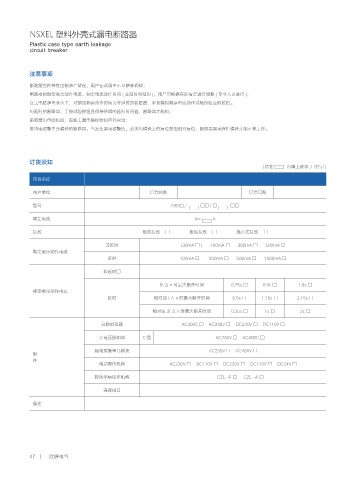

NSXEL 塑料外壳式漏电断路器

Plastic case type earth leakage
circuit breaker

注意事项

断路器各种特性由制造厂整定，用户在试用中不可随意调整；
断路器的额定剩余动作电流、剩余电流动作时间 ( 非延时和延时 )，用户可根据实际需要进行调整 ( 专业人员进行 )；
在主电路通电状态下，对额定剩余动作时间为非延时的断路器，手按模拟剩余电流动作试验按钮应即脱扣。
对延时的断路器，手按试验按钮且保持所调的延时时间值，断路器才脱扣；
断路器汛电脱扣后，面板上漏电指标按钮向外突出；
带汛电报警单元模块的断路器，当发生漏电报警后，必须对模块上的复位按钮进行复位，断路器漏电保护模块才能正常工作。

订货须知
(请在 内填上数字，□打√)

项目名称

用户单位 订货总数 订货日期

型号 NSXEL- □□ / □ □□
额定电流 In= A

接线 板前接线 □ 板后接线 □ 插入式接线 □

非延时 (30mA □ ) 100mA □ 300mA □ 500mA □
额定剩余动作电流
延时 100mA □ 300mA □ 500mA □ 1000mA □

非延时□
5I △ n 时最大断开时间 0.25s □ 0.9s □ 1.9s □
额定剩余动作电流
延时 相对应 I △ n 时最大断开时间 0.5s □ 1.15s □ 2.15s □

相对应 2I △ n 时最大断开时间 0.35s □ 1s □ 2s □

分励脱扣器 AC400C □ AC230V □ DC220V □ DC110V □

欠电压脱扣器 C型 AC230V □ AC400C □

漏电报警单元模块 AC230V □ AC400V □
附
件
电动操作机构 AC230V □ AC110V □ DC220V □ DC110V □ DC24V □
转动手柄操作机构 CZL -F □ CZL -A □

连接排口

备注
