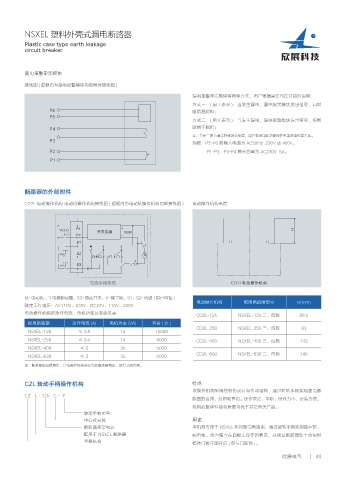

NSXEL 塑料外壳式漏电断路器

Plastic case type earth leakage
circuit breaker

漏电报警单元模块

接线图 ( 虚框内为漏电报警模块内部附件接线图 )
漏电报警单元模块有两种方式，用户根据需要可在订货时说明：
方式一：( 用Ⅰ表示 )：当发生漏电，漏电报警模块发出信号，同时
1 断路器脱扣；
1
方式二：( 用Ⅱ表示 )：当发生漏电，漏电报警模块发出信号，但断
路器不脱扣；
1
注：方案二是为满足特殊场合需要，用户在采用此功能保护电器时请慎重考虑。
1 规格：P5-P6 端输入电源为 AC50Hz 230V 或 400V。
1 P1-P2、P3-P4 触头容量为 AC230V 5A。
1

断路器的外部附件

CD2L 电动操作机构 电动机操作机构接线图 ( 虚框内为电动机操作机构内部接线图 ) 电动操作机构高度

7D 1 %$ 7 )
1
4
+
0/ 4 N
+
0'' 4

交流常用接线 $% -

M- 电动机 、Y 电磁制动器、S3- 微动开关、X- 端子板、S1、S2- 按钮 ( 用户自备 )
电动操作机构 配用断路器型号 H(mm)
额定工作电压：AC110V、230V、DC24V、110V、220V
电动操作机构的动作电流、电机功率及寿命见表 CD2L-125 NSXEL-125 三、四极 89.5
配用断路器 动作电流 (A) 电机功率 (VA) 寿命(次)
CD2L-250 NSXEL-250 三、四极 93
NSXEL-125 ≤ 0.5 14 10000
NSXEL-250 ≤ 0.5 14 8000 CD2L-400 NSXEL-400 三、四极 142
NSXEL-400 ≤2 35 5000
NSXEL-630 ≤2 35 5000 CD2L-800 NSXEL-630 三、四极 146
注：断路器脱扣跳闸后，自动操作机构必须先使断路器再扣，然后才能合闸。

CZL 转动手柄操作机构 特点：
该操作机构采用独特的设计和传动结构，通过转转手柄实现塑壳断
CZ L - 125 C - F
路器的合闸、分闸和再扣。操作灵活、平稳、操作力小，安装方便，
机构的整体性能和质量均优于其它同类产品。
转动手柄型号
中心式安装 用途：
断路器壳架电流 本机构专用于 NSXEL 系列塑壳断路器，通过旋转手柄实现抽屉柜、
配用于 NSXEL 断路器 配电柜、动力箱寺在面板上操作的要求，并保证断路器处于合闸时
手操机构 柜体门板不能开启 ( 即与门联锁 )。
