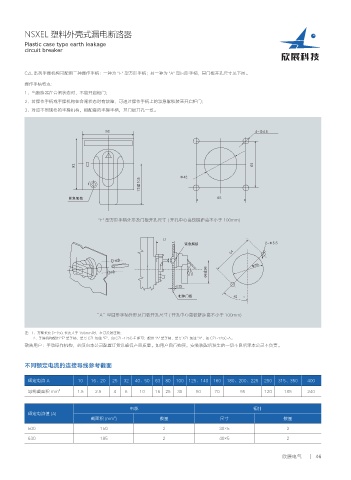

NSXEL 塑料外壳式漏电断路器
Plastic case type earth leakage
circuit breaker
CZL 系列手操机构可配用二种操作手柄：一种为 "F" 型方形手柄；另一种为 "A" 型圆形手柄，其门板开孔尺寸见下图。
操作手柄特点：
1、当断路器在合闸状态时，不能开启柜门；
2、若操作手柄或手操机构在合闸状态时有故障，可通过操作手柄上的紧急解锁装置开启柜门；
3、对应不同规格的手操机构，相配套的手操手柄，其门板开孔一致。
ጊপᝌᩙ
"F" 型方形手柄外形及门板开孔尺寸 ( 开孔中心离铰链距离不小于 100mm)
D
紧急解锁 2-Φ5.5
54
Φ36
66或96
≤25
柜体门板 45 °
“A”型圆形手柄外形及门板开孔尺寸 ( 开孔中心离铰链距离不小于 100mm)
注：1、方轴长度 D=150, 长度大于 150mm 时，在订货时注明；
2、手操机构配用 "F" 型手柄，型号 CZL 加注 "F"，如 CZL-125C-F 即可；配用 "A" 型手柄，型号 XZL 加注 "A"，如 CZL-125C-A。
敬告用户：手动操作机构，必须向本公司配置订货以确保产品质量。如用户自行购买，安装装配后发生的一切不良后果本公司不负责。
不同额定电流的连接导线参考截面
额定电流 A 10 16、20 25 32 40、50 63 80 100 125、140 160 180、200、225 250 315、350 400
导线截面积 mm 2 1.5 2.5 4 6 10 16 25 35 50 70 95 120 185 240
电缆 铜排
额定电流值 (A)
截面积 (mm ) 数量 尺寸 数量
2
500 150 2 30×5 2
630 185 2 40×5 2
