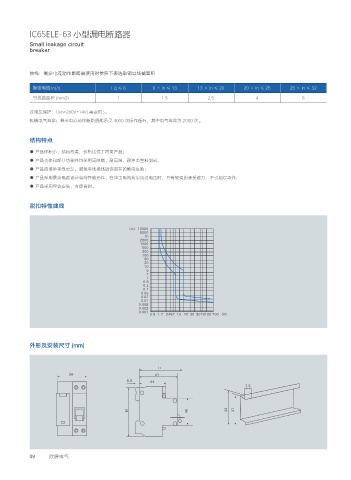

IC65ELE-63 小型漏电断路器

Small leakage circuit
breaker

接线：剩余电流动作断路器使用时参照下表选取铜导线截面积

额定电流 In(A) I△≤6 6＜In≤13 13＜In≤20 20＜In≤25 25＜In≤32
导线截面积 (mm2) 1 1.5 2.5 4 6

过电压保护：Uvo=280V±14V( 需要时 )。
机械电气寿命：剩余电流动作断路器能承受 4000 次操作循环，其中电气寿命为 2000 次。

结构特点

● 产品体积小，结构紧凑，价格比优于同类产品；
● 产品壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成；
● 产品直接带零线安装，避免零线接线错误潜在的触电危险；
● 产品采用最新电路设计和高性能元件，在冲击电流和浪涌过电压时，具有较强的承受能力，不引起误动作；
● 产品采用导轨安装，方便省时。

脱扣特性曲线

U T

I

* *O
外形及安装尺寸 (mm)
