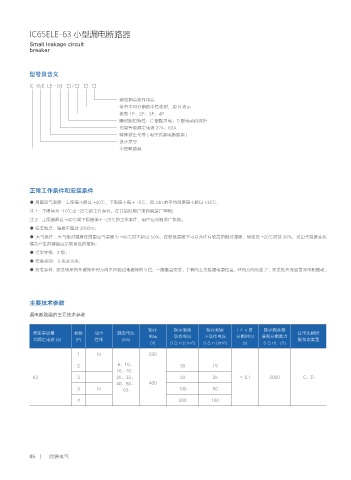

IC65ELE-63 小型漏电断路器

           Small leakage circuit
           breaker



           型号及含义

           IC  65E  LE - 63   □ / □   □   □

                                          额定剩余动作电流
                                          带有不可分断的中性线时,用 N 表示
                                          极数 1P、2P、3P、4P
                                          瞬时脱扣特性:C 型配用电、D 型电动机保护
                                          壳架等级额定电流 32A、63A
                                          特殊派生代号 ( 电子式漏电断路器 )
                                          设计序号
                                          小型断路器







           正常工作条件和安装条件

           ● 周围空气温度:上限值不超过 +40℃,下限值不低于 -5℃,且 24h 的平均温度值不超过 +35℃;
           注 1:下限值为 -10℃或 -25℃的工作条件,在订货时用户须向制造厂申明;
           注 2:上限值超过 +40℃或下限值低于 -25℃的工作条件,用户应与制造厂协商。
           ● 安装地点:海拔不超过 2000m;
           ● 大气条件:大气相对湿度在周围空气温度为 +40℃时不超过 50%,在较低温度下可以允许有较高的相对湿度,例如在 +20℃时达 90%,对由于温度变化
           偶尔产生的凝露应采取适当的措施;
           ● 污染等级:2 级;
           ● 安装类别:Ⅱ类及Ⅲ类;
           ● 安装条件:安装场所的外磁场任何方向不应超过地磁场的 5 倍;一般垂直安装,手柄向上为接通电源位置,任何方向允差 2°,安装处应无显著冲击和振动。





           主要技术参数

           漏电断路器的主要技术参数

                                                    额定       额定剩余       额定剩余       I △ n 时  额定剩余接
            壳架等级最          极数     加中     额定电流       电压       动作电流      不动作电流      分断时间     通和分断能力      过电流瞬时
            大额定电流 (A)      (P)    性线       (InA)                                                       脱扣器类型
                                                     (V)    (I △ n )( mA)  (I △ n )(mA)  (s)  (I △ n)   (A)

                            1      N                230
                            2             6、10、                30         15
                                         16、20、
            63              3            25、32、                50         25       < 0.1      2000       C、D
                                         40、50、     400
                            3      N       63                  100        50
                            4                                  300        150
