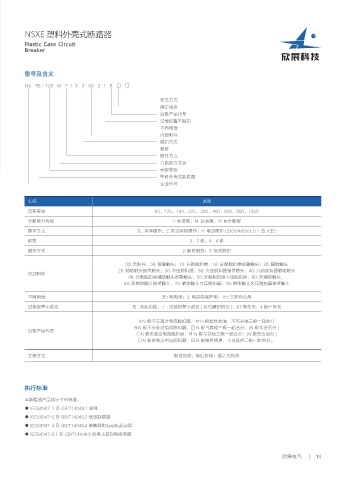

NSXE 塑料外壳式断路器

Plastic Case Circuit
Breaker

型号及含义

NS XE - 125 M P / 3 3 00 2 I B □ □

安装方式
额定电流
四极产品代号
过载报警不脱扣
不同用途
内部附件
脱扣方式
极数
操作方式
分断能力等级
壳架等级
塑料外壳式断路器
企业代号

名称 说明
売架等级 63、125、160、225、250、400、630、800、1250
分断能力等级 L: 标准型；M: 较高型；H: 高分断型
操作方式 无 : 本体操作；Z: 转动手柄操作；P: 电动操作 (230V/400V)( 分Ⅰ型Ⅱ型 )
极数 3：3 极；4：4 极
脱扣方式 2: 瞬时脱扣；3: 复式脱扣

00: 无附件；08: 报警触头；10: 分励脱扣器；18: 分励脱扣器报警触头；20: 辅助触头
28: 辅助触头报警触头；30: 欠压脱扣器；38: 欠压脱扣器报警触头；40: 分励脱扣器辅助触头
内部附件
48: 分励脱扣器辅助触头报警触头；50: 分励脱扣器欠压脱扣器；60: 双辅助触头；
68: 双辅助触头报警触头；70: 辅助触头欠压脱扣器；78: 辅助触头欠压脱扣器报警触头
不同用途 无 : 配电用；2: 电动机保护用；TH: 三防场合用
过载报警不脱扣 无 : 无此功能；Ⅰ : 过载报警不脱扣 ( 仅有瞬时脱扣 )；63 壳架无；4 极产品无

A:N 极不安装过电流脱扣器，且 N 极始终接通，不与其他三极一起合分
B:N 极不安装过电流脱扣器，且 N 极与其他三极一起合分；(N 极先合后分 )
四极产品代号
C:N 极安装过电流脱扣器，且 N 极与其他三极一起合分；(N 极先合后分 )
D:N 极安装过电流脱扣器，且 N 极始终接通，不与其他三极一起合分。

安装方式 板前接线；板后接线；插入式接线

执行标准
本断路器产品执行下列标准：
● IEC60947-1 及 GB/T14048.1 总则
● IEC60947-2 及 GB/T14048.2 低压断路器
● IEC60947-4 及 GB/T14048.4 接触器和电动机起动器
● IEC60947-5.1 及 GB/T14048.5 机电式控制电路电器

欣展电气 14
