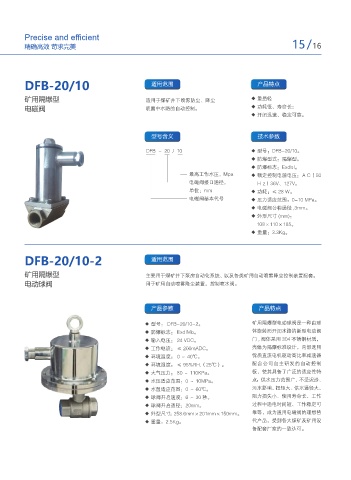

Page 23 - 淮南市新泰机电设备有限责任公司

Precise and efficient
精确高效 苛求完美 15/16

DFB-20/10 适用范围 产品特点

矿用隔爆型 适用于煤矿井下喷雾防尘、降尘 ◆ 重量轻
电磁阀 装置中水路的自动控制。 ◆ 功耗低、寿命长；
◆ 开闭迅速、稳定可靠。

型号含义 技术参数

DFB - 20 / 10 ◆ 型号：DFB-20/10。
◆ 防爆型式：隔爆型。
◆ 防爆标志：ExdbI。
最高工作水压，Mpa ◆ 额定控制电源电压：ＡＣ（50
电磁阀接口通径， Ｈ z）36V、127V。
单位：mm ◆ 功耗：≤ 28 Ｗ。
电磁阀基本代号 ◆ 压力适应范围：0-10 MPa。
◆ 电磁阀公称通径 ,3mm。
◆ 外形尺寸 (mm)：
108×110×185。
◆ 重量：3.3Kg。

DFB-20/10-2 适用范围

矿用隔爆型 主要用于煤矿井下泵房自动化系统、以及各类矿用自动喷雾降尘控制装置配套。
电动球阀 用于矿用自动喷雾降尘装置，控制喷水阀。

产品参数 产品特点

◆ 型号： DFB-20/10-2。 矿用隔爆型电动球阀是一种由球
◆ 防爆标志： ExdIMb。 体旋转而开闭水路的新型电动阀
◆ 输入电压： 24 VDC。 门 , 阀体采用 304 不锈钢材质，
◆ 工作电流： ≤ 200mADC。 壳体为隔爆标准设计，内部选用
◆ 环境温度： 0 ～ 40℃。 优质直流电机驱动高比率减速器
◆ 环境湿度： ≤ 95%RH.（25℃）。 配合公司自主研发的自动控制
◆ 大气压力： 80 ～ 110KPa。 板，使其具备了广泛的适应性特
◆ 水压适应范围：0 ～ 10MPa。 点：供水压力范围广、不受泥沙、
◆ 水温适应范围：0 ～ 60℃。 污水影响、扭矩大、供水通径大、
◆ 球阀开启速度：6 ～ 30 秒。 阻力损失小、使用寿命长、工作
◆ 球阀开启通径：20mm。 过程中通电时间短、工作稳定可
◆ 外型尺寸：258.6mm×201mm×150mm。 靠等，成为通用电磁阀的理想替
◆ 重量：2.5Kg。 代产品，受到各大煤矿及矿用设
备配套厂家的一致认可。
