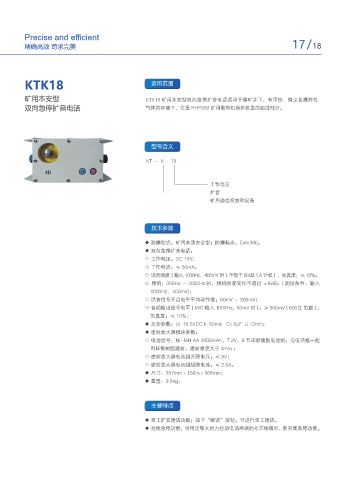

KTK18 适用范围

矿用本安型 KTK18 矿用本安型双向急停扩音电话适用于煤矿井下，有甲烷、煤尘及爆炸性
双向急停扩音电话 气体的环境下，它是 KHP292 矿用胶带机保护装置的组成部分。

型号含义

KT - K 18

工作电压
扩音
矿用通信系统和设备

技术参数

◆ 防爆型式：矿用本质安全型；防爆标志：ExibIMb。
◆ 双向急停扩音电话：
◇ 工作电压：DC 18V；
◇ 工作电流：≤ 50mA；
◇ 话音强度（输入 1000Hz，400mV 时）不低于 90dB（A 计权），失真度：≤ 10%；
◇ 频响：350Hz ～ 3000Hz 时，频响幅度变化不超过 ±6dB；( 测试条件：输入
1000Hz，400mV)；
◇ 话音信号开启电平平均动作值：60mV ～ 200mV；
◇ 音频输出信号电平（MIC 输入 1000Hz，50mV 时）：≥ 500mV（600Ω 负载），
失真度：≤ 10％；
◆ 本安参数：Ui: 18.5VDC Ii: 50mA Ci: 0uF Li: OmH；
◆ 密封放大器模块参数；
◇ 电池型号：Ni-MH AA 2000mAh，7.2V，6 节串联镍氢电池组；与电话板一起
用环氧树脂灌封，灌封厚度大于 3mm ；
◇ 密封放大器电池组开路电压：≤ 9V；
◇ 密封放大器电池组短路电流：≤ 2.5A。
◆ 尺寸：357mm×150m×168mm；
◆ 重量：9.5kg。

主要特点

◆ 单工扩音通话功能：按下“喊话”按钮，可进行单工通话。
◆ 拉线急停功能：当用足够大的力拉动电话两端的七芯线缆时，能实现急停功能。
