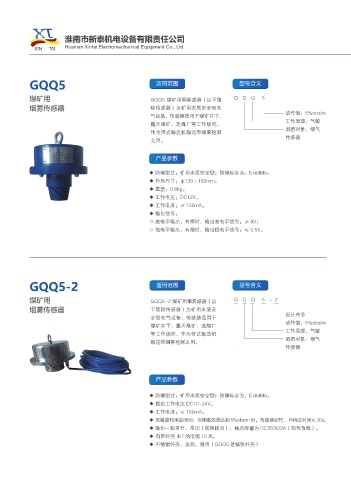

GQQ5 适用范围 型号含义

煤矿用 GQQ5 煤矿用烟雾感器（以下简 G Q Q 5
烟雾传感器 称传感器）为矿用本质安全型电
动作值：5%obs/m
气设备，传感器适用于煤矿井下、
工作原理：气敏
露天煤矿、选煤厂等工作场所，
测量对象：烟气
作为带式输送机输送带烟雾检测
传感器
之用。
产品参数

◆ 防爆型式：矿用本质安全型；防爆标志为：ExibIMb。
◆ 外形尺寸：φ130×160mm。
◆ 重量：0.8kg。
◆ 工作电压：DC12V。
◆ 工作电流：≤ 130mA。
◆ 输出信号：
◇ 高电平输出：有烟时，输出高电平信号：≥ 9V；
◇ 低电平输出：有烟时，输出低电平信号：≤ 0.5V。

GQQ5-2 适用范围 型号含义

煤矿用 GQQ5-2 煤矿用烟雾感器（以 G Q Q 5 - 2
烟雾传感器 下简称传感器）为矿用本质安
全型电气设备，传感器适用于 设计序号
动作值：5%obs/m
煤矿井下、露天煤矿、选煤厂
工作原理：气敏
等工作场所，作为带式输送机
测量对象：烟气
输送带烟雾检测之用。
传感器

产品参数

◆ 防爆型式：矿用本质安全型；防爆标志为：ExibIMb。
◆ 额定工作电压 DC10-24V。
◆ 工作电流：≤ 150mA。
◆ 灵敏度和响应时间：当烟雾浓度达到 5%obs/m 时，传感器动作，且响应时间≤ 20s。
◆ 输出一组常开、常闭（转换接点），触点容量为 DC250V/3A（阻性负载）。
◆ 自带外径 Φ7 的电缆 10 米。
◆ 不锈钢外壳，美观，耐用（GQQ5 是铸铁外壳）
