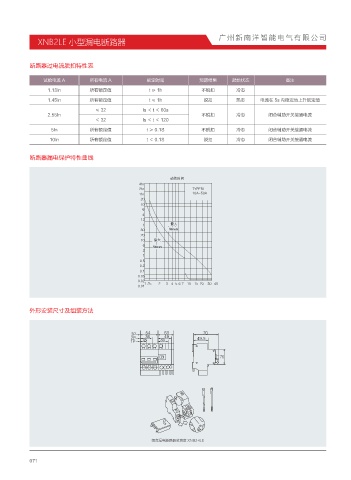

XNB2LE 小型漏电断路器

断路器过电流脱扣特性表

试验电流 A 所有电流 A 规定时间 预期结果 起始状态 备注
1.13In 所有额定值 t≥1h 不脱扣 冷态
1.45In 所有额定值 t≤1h 脱扣 热态 电流在 5s 内稳定地上升规定值
≤ 32 Is ＜t＜60s
2.55In 不脱扣 冷态 闭合辅助开关接通电流
＜ 32 Is ＜t＜120
5In 所有额定值 t ≥ 0.1S 不脱扣 冷态 闭合辅助开关接通电流

10In 所有额定值 t ＜ 0.1S 脱扣 冷态 闭合辅助开关接通电流

断路器漏电保护特性曲线

ߔ҈ᬢ䬠
IS
IS 5:1&#*
IS " "

ᰬ๓
.OJNVN

ᰬ๓
.OJNVN

外形安装尺寸及组装方法

1
1
1

组合漏电断路器总宽度 XNB2+LE
