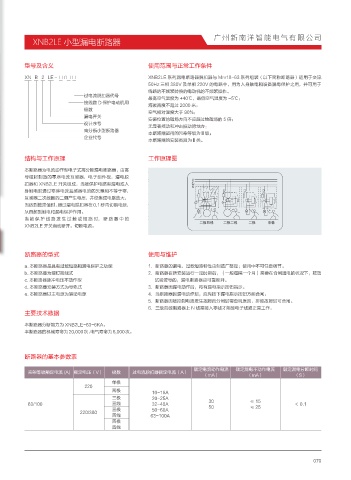

XNB2LE 小型漏电断路器

型号及含义 使用范围与正常工作条件

XN B 2 LE - □ / □ □ XNB2LE 系列漏电断路器脱扣器与 Mm18-63 系列组装（以下简称断路器）适用于交流
50Hz 三相 380V 及单相 220V 的电路中，用为人身触电和设备漏电保护之用，并可用于
线路的不频繁转换的电动机的不频繁操作。
过电流脱扣器代号
最高空气温度为 +40℃，最低空气温度为 -5℃；
接线数 D 保护电动机用
海拔高度不超过 2000 米；
极数
空气相对湿度大于 90%；
漏电开关
安装位置的磁场方向不应超过地磁场的 5 倍；
设计序号
无显著摇动和冲击振动的地方：
高分断小型断路器
本断路器适用的污染等级为Ⅲ级；
企业代号
本断路器的安装类别为Ⅲ类。
结构与工作原理 工作原理图
本断路器为电流动作型电子式高分断漏电断路器，由高
导磁材制造的零序电流互感器，电子组件板，漏电脱
6
扣器和 XNB2LE 开关组成，当被保护电路有漏电或人 7 8
/
身触电时通过零序电流互感器电流的矢量和不等于零，
互感器二次线圈的二侧产生电压，并经集成电路放大，
当达到整定值时，通过漏电脱扣器在0.1秒内切断电源，
从而起到触电和漏电保护作用。
当被保护线路发生过载或短路时，断路器中的
̵Ჭఇ㏫ ̵Ჭ̵㏫ θᲭ ࢁᲭ
XNB2LE 开关自动断开，切断电源。

断路器的型式 使用与维护

a. 本断路器是具有过载短路和漏电保护之功能 1．断路器的漏电、过载短路特性由制造厂整定；使用中不可任意调节。
b. 本断路器为螺钉接线式 2．断路器在新安装运行一定时期后，（一般每隔一个月）需要在合闸通电的状况下，按动
c. 本断路器脉冲电压不动作型 试验按导的，漏电断路器应可靠断开。
d. 本断路器安装方式为导轨式 3．断路器因漏电动作后，将有漏电指示按钮指示。
e. 本断路器以主电源为辅助电源 4．当断路器因漏电动作后，应先按下漏电指示按钮方能合闸。
5．断路器因被控制电路发生故障而分闸后需查明原因，排除故障后可合闸。
6．三级四线断路器上 N 线需接入零线才能使电子线路正常工作。
主要技术数据
本断路器分断能力为 XNB2LE-63-6KA。
本断路器的机械寿命为20,000次，电气寿命为6,000次。

断路器的基本参数表

额定电流动作电流 额定漏电不动作电流 额定漏电分断时间
壳架等级额定电流 (A) 额定电压（V） 极数 过电流脱扣器额定电流（A）
（mA） （mA） （S）
单极
220
两极 10-16A
三极 20-25A
63/100 三线 32-40A 30 ≤ 15 ＜ 0.1
三极 50-60A 50 ≤ 25
220/380
四线 63-100A
四极
四线
